Új, 8 kilométer hosszú levegőztető csőrendszer segíti a Duna szennyvízterhelésének csökkentését

Befejeződik a második nagy fejlesztési ütem az Újpesten lévő szennyvíztisztító telepen, ahol a főváros megbízásából a Colas Alterra Zrt. szakemberei újabb sikeres próbaüzemet fejeztek be a napokban.





Nyolc fővárosi kerülettől és az agglomerációból is érkezik a tisztítandó víz

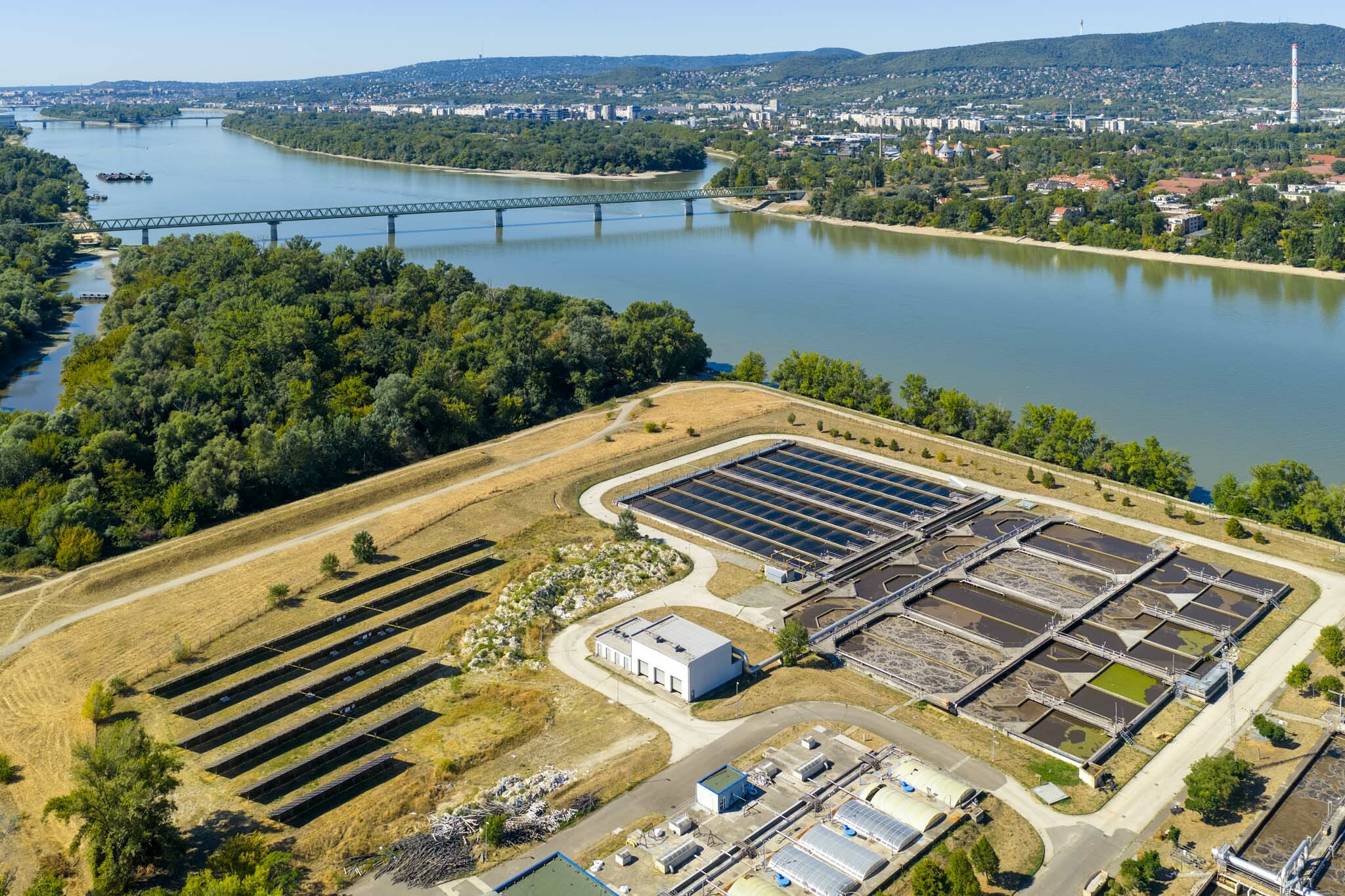

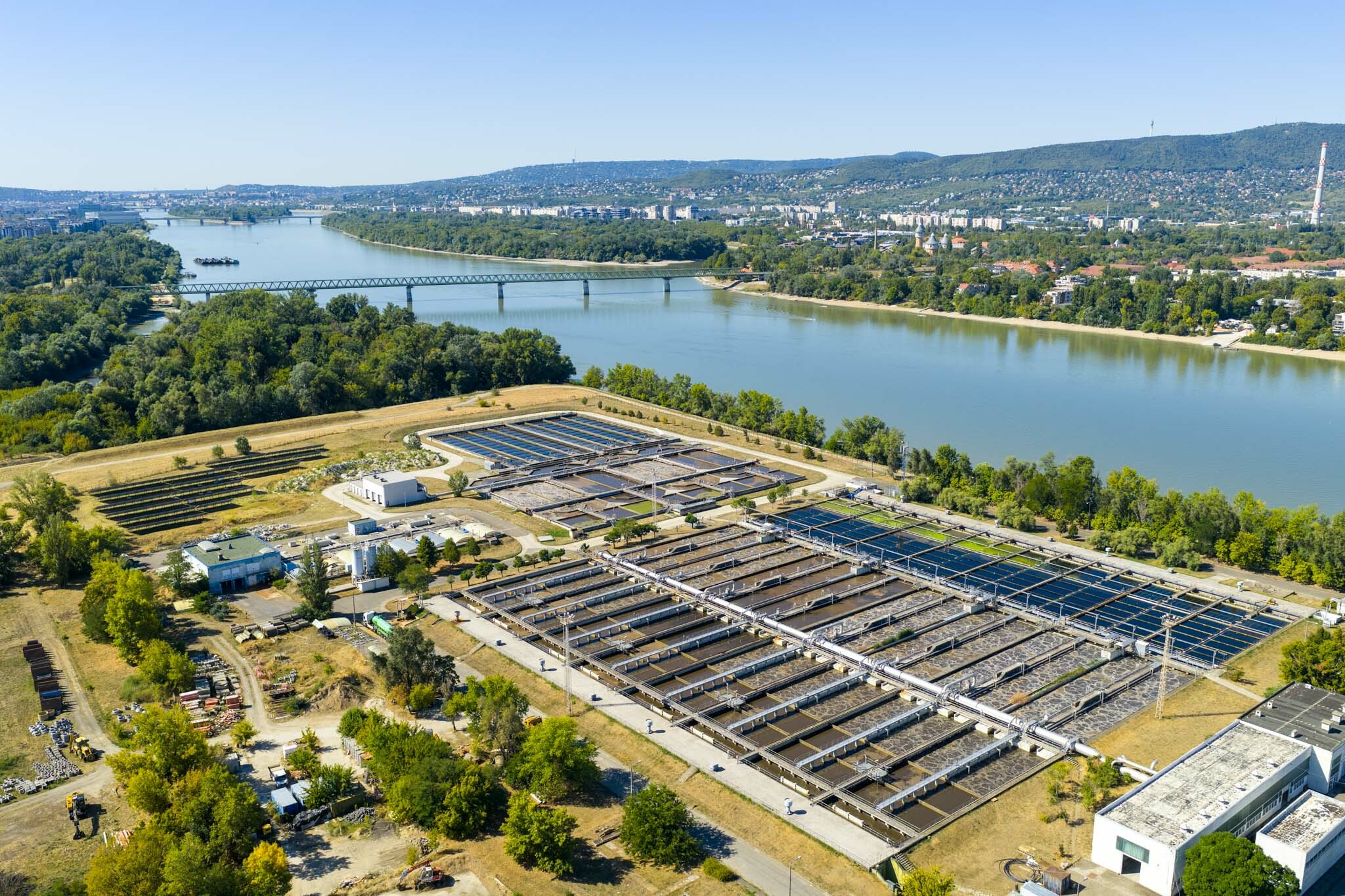

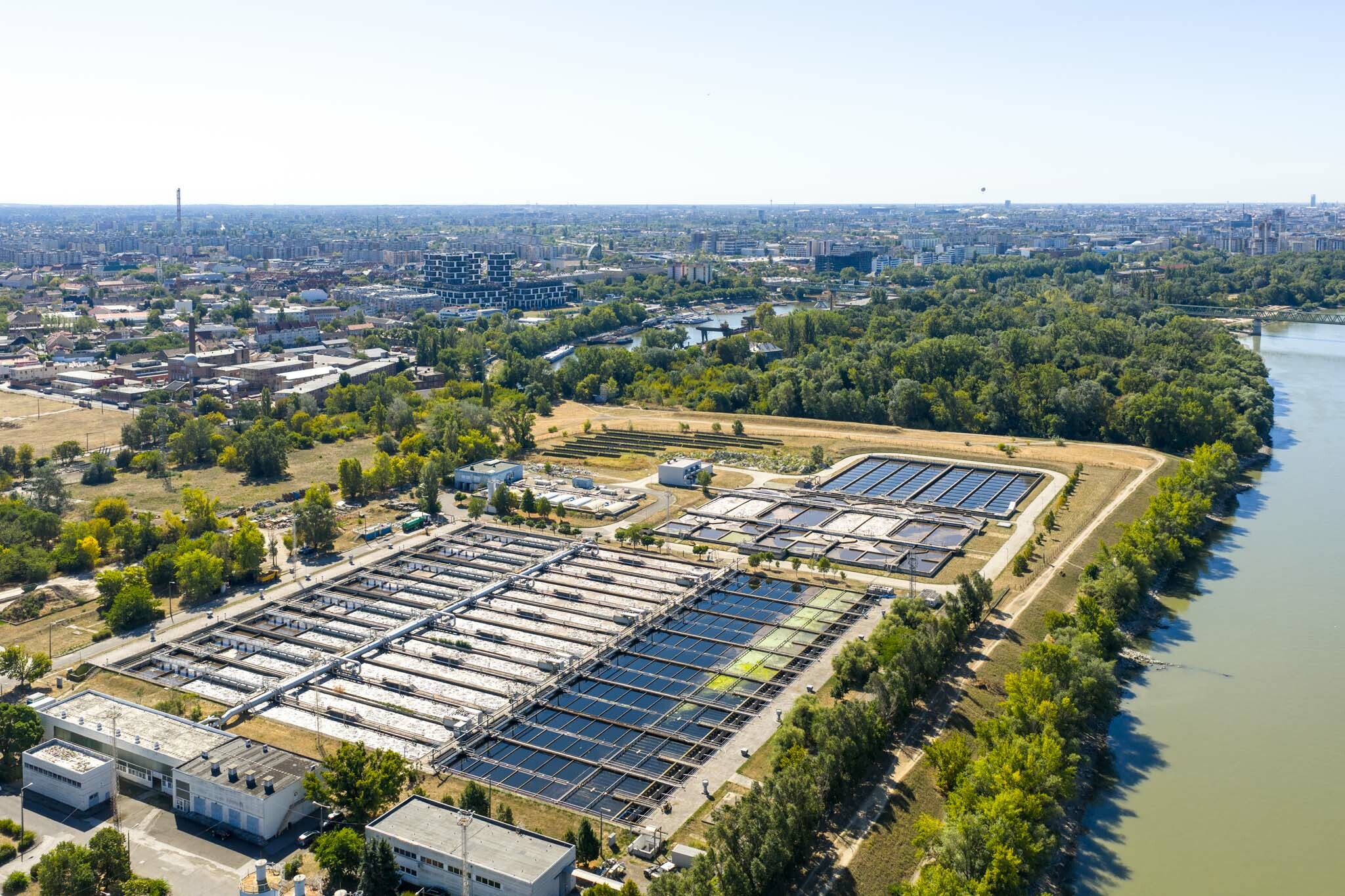

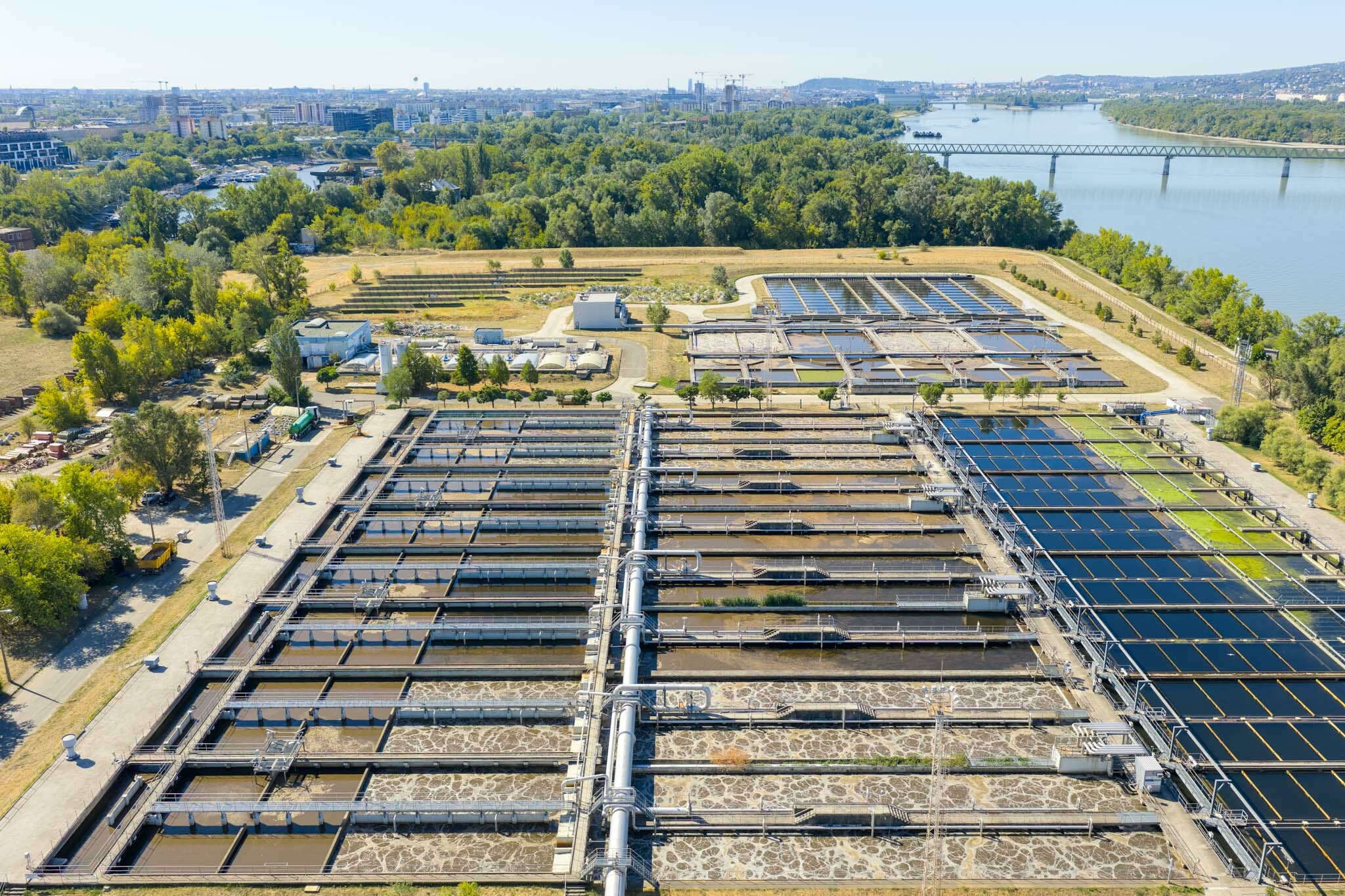

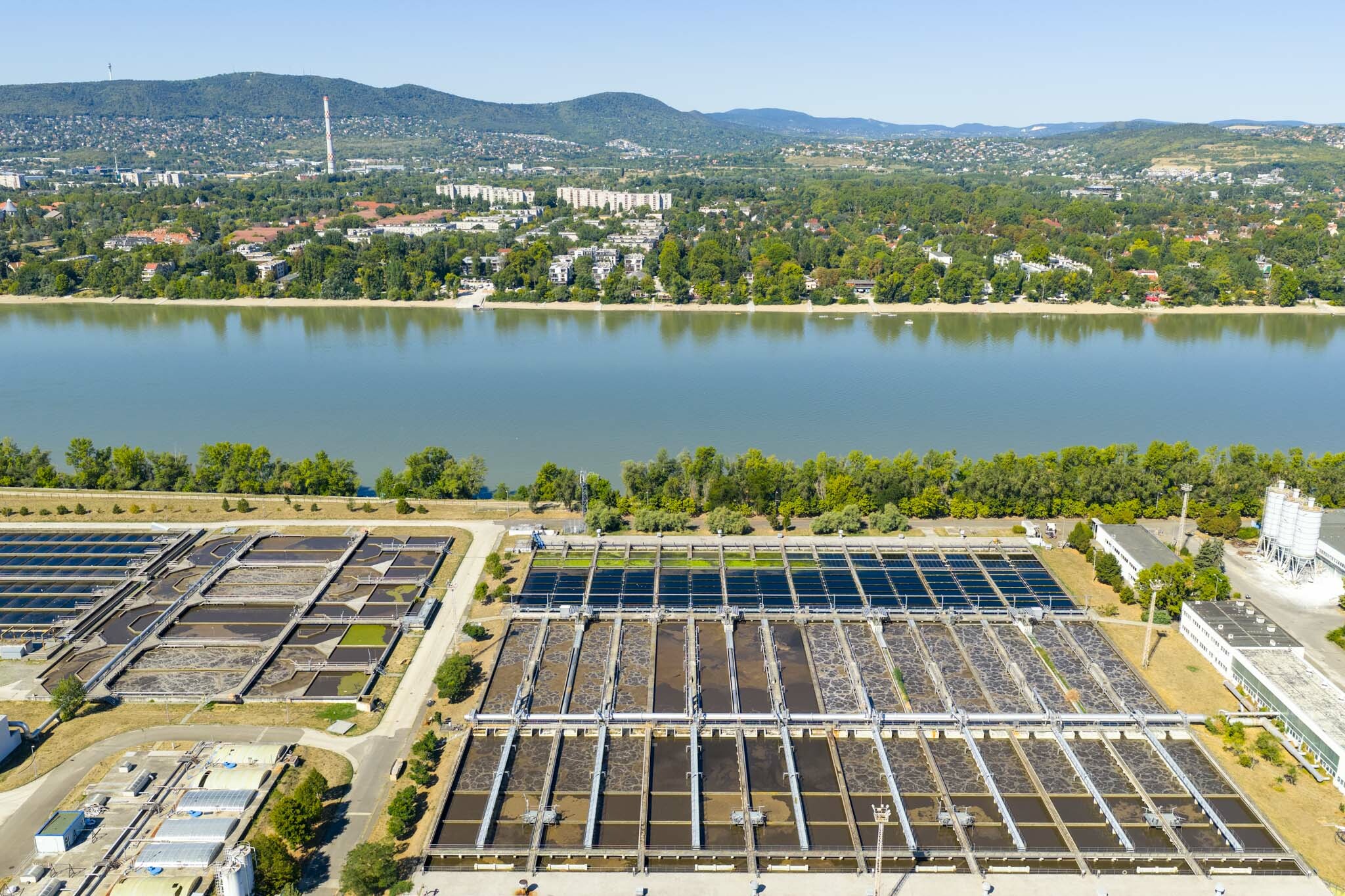

Az Észak-pesti Szennyvíztisztító Telep 1980 óta működik. 2007 óta felel azért, hogy a IV., XV., XVI., XVII. kerületek egészéből, valamint a III., X., XIII., és XIV., kerületek egy részéről érkező szennyvizet a legkorszerűbb tisztítási technológia alkalmazásával kezelje. Szintén ide fut be az agglomeráció egy részéről is a csatornahálózatok vize.
A létesítmény átlagosan 24 óra leforgása alatt 135 ezer köbméter szennyvíz tisztítását végzi, amely nyomán évente 1500 köbméter szervetlen hulladék és mintegy 50 ezer tonna víztelenített iszap keletkezik.





Több oxigén, kevesebb levegő, jobb tisztítási hatásfok

Tavaly a Colas Alterra szakemberei elkezdték a műtárgy levegőellátásának korszerűsítését. Ez azt jelentette, hogy  a szennyvíztelep „B” biológiai vonalának két szekcióján elvégezték a levegőztető membránok időszerű cseréjét és az "A" vonalán a korábbi csődiffúzoros levegőztetőt modernizálták a hatékonyabb Flygt Sanitaire membrános technológia telepítésével.

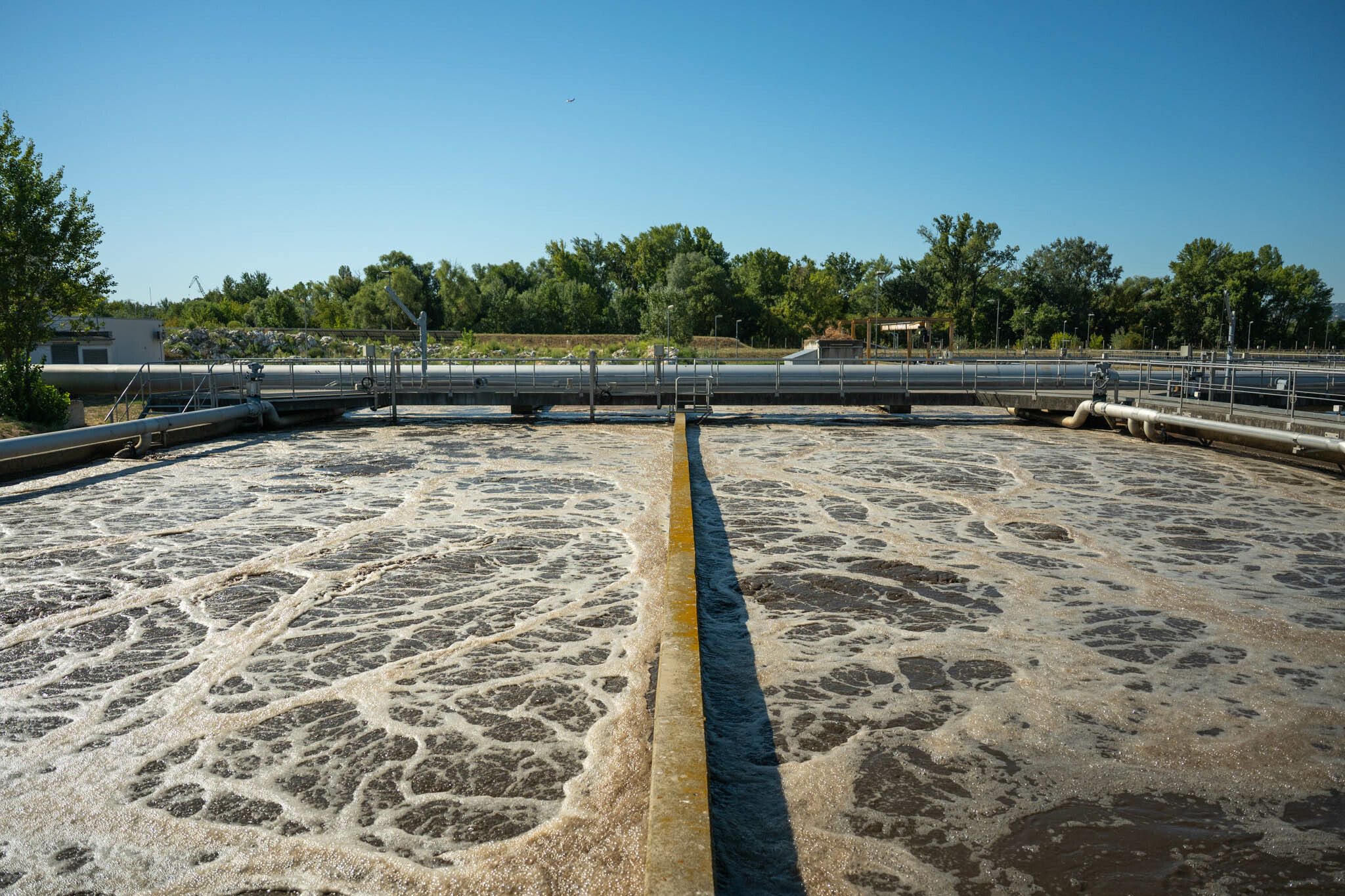

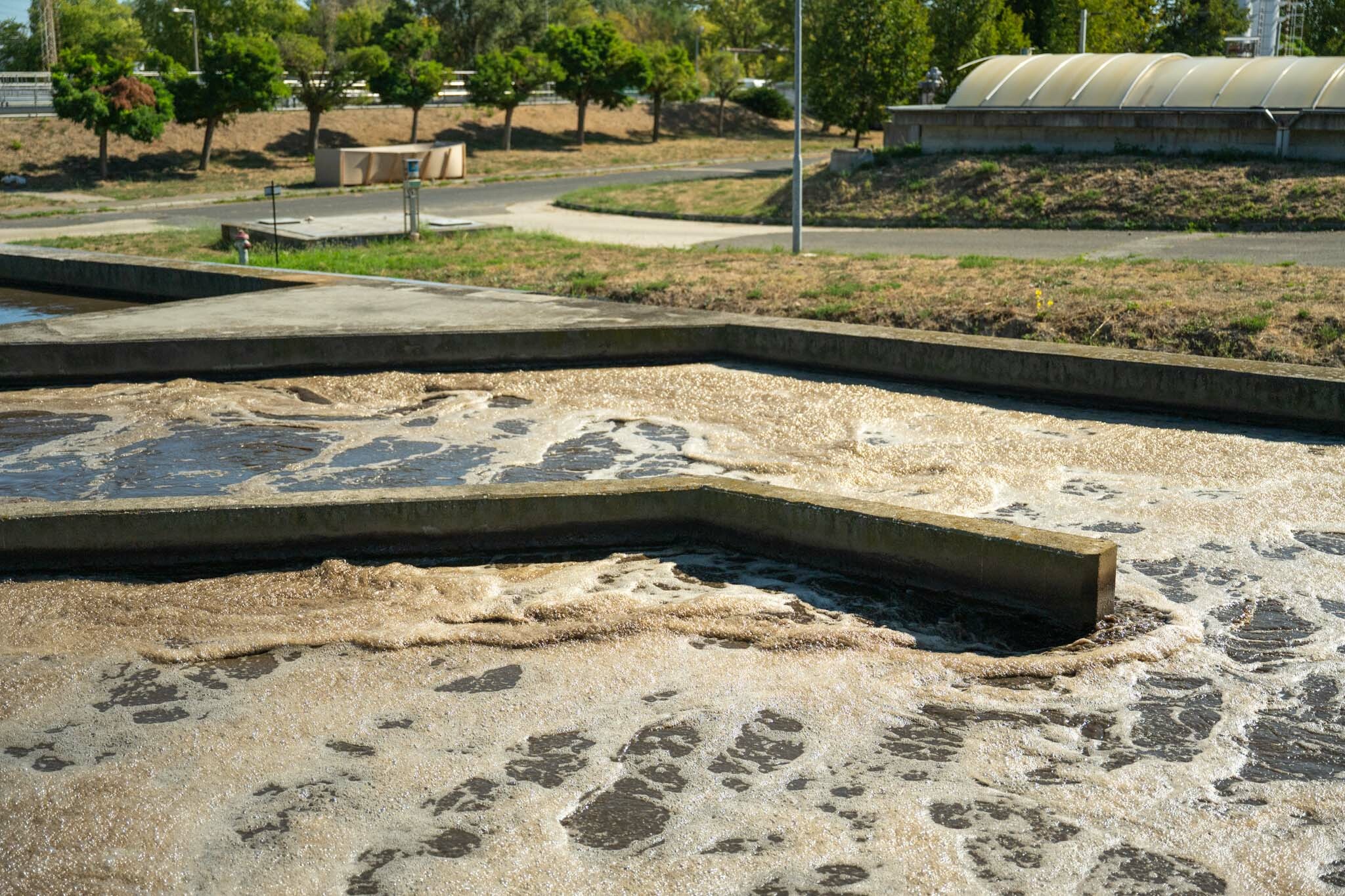

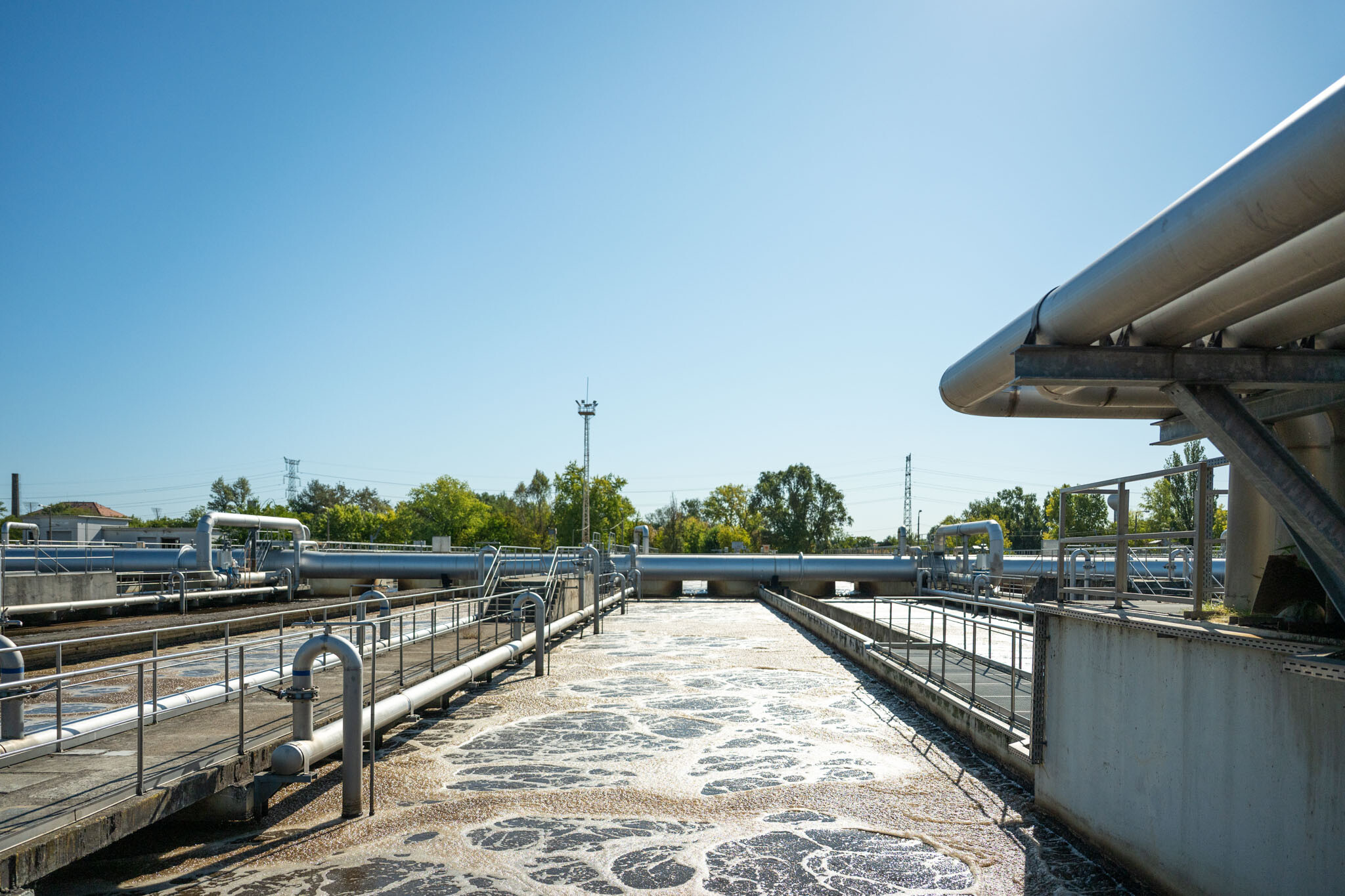

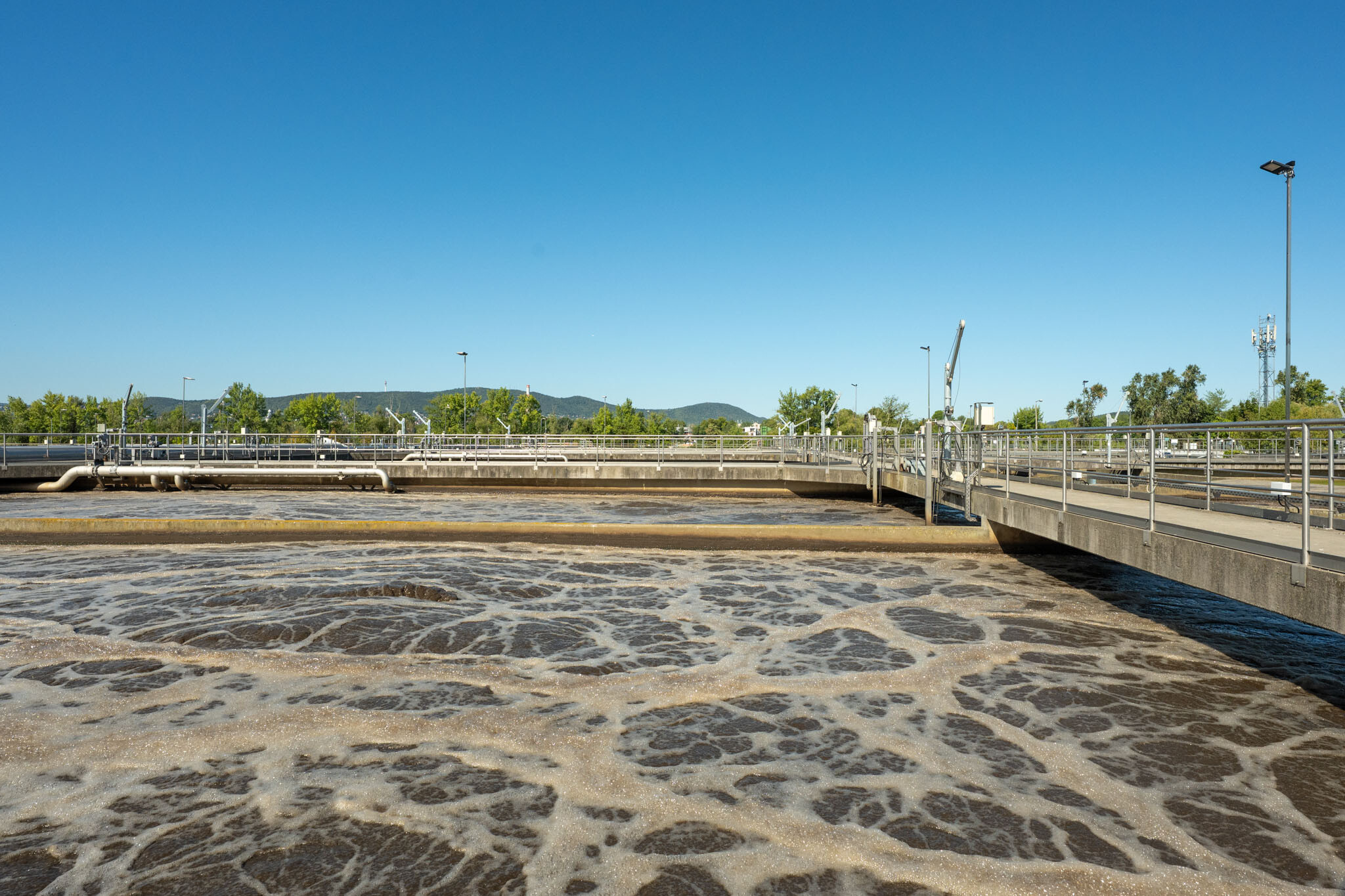

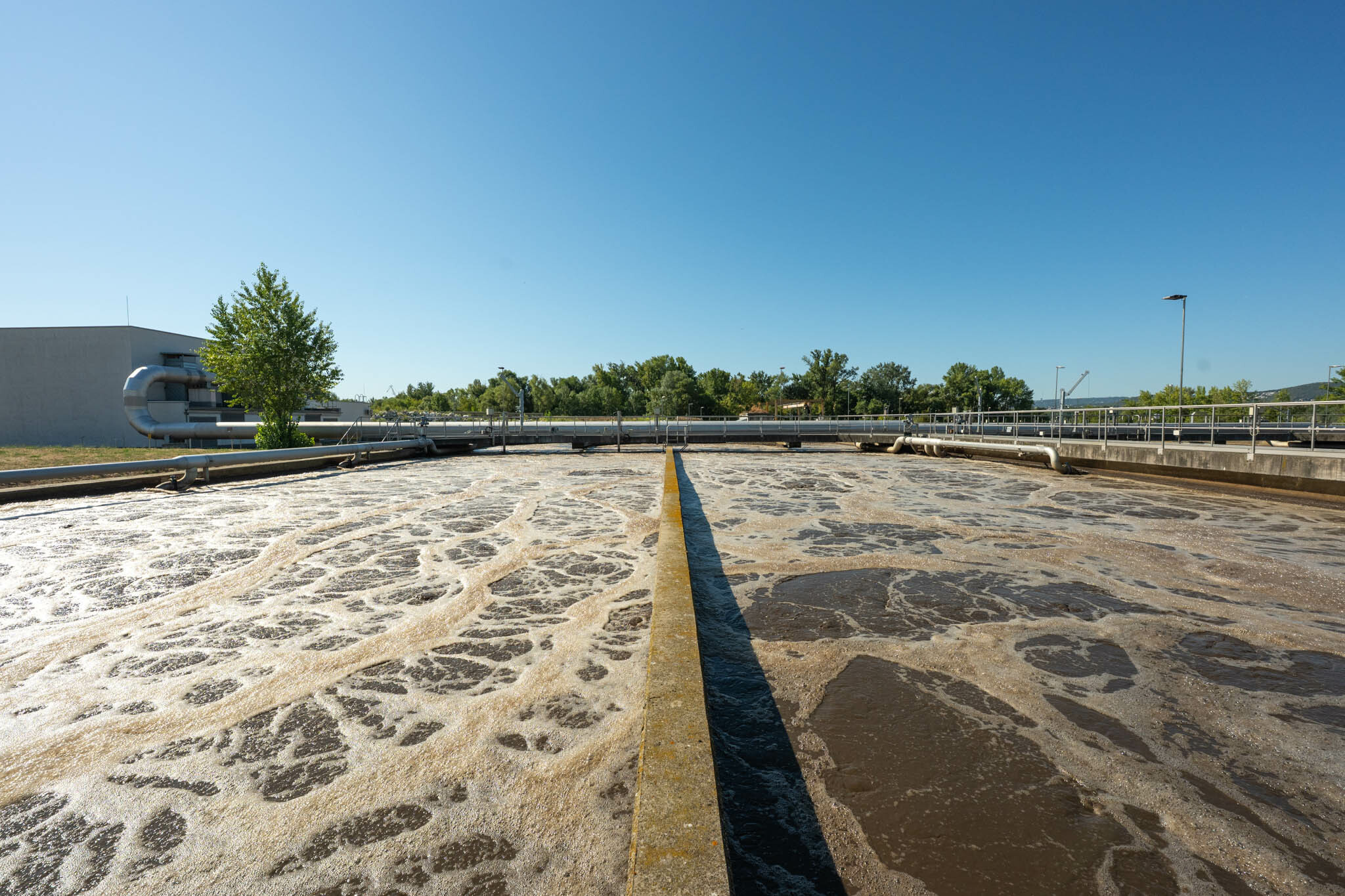

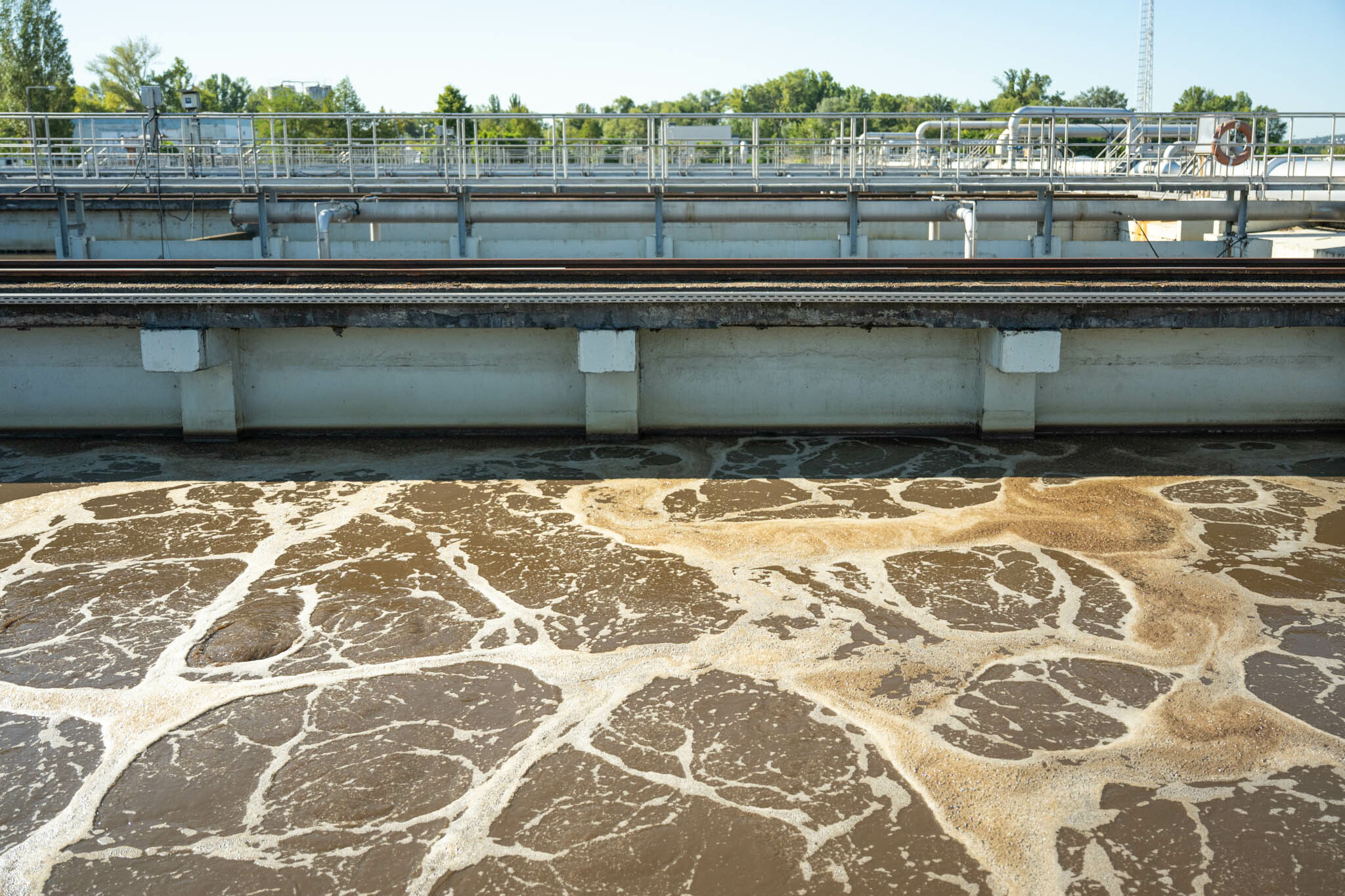

A szennyvízkezelésnél az eleveniszapos medencékben a megfelelő oldott oxigén koncentrációval válik lehetővé a szerves anyagok és a nitrogén eltávolítása.
"A korszerűsítés előtti rendszer végleges kialakítása 2010-ben valósult meg. A most lecserélt levegőztetőt és annak szerelvényeit a 2000-es évek elején építették be" – mondta el portálunknak Tóth Dániel, az FCSM Zrt. Észak-pesti Szennyvíztisztító Osztály üzemeltetési csoportvezetője. A modernizációval hatékonyabbá válik a tisztításnál kulcsfontosságú levegőbevitel. Az új rendszer karbantartási és üzemeltetési költsége is kedvezőbb lehet a korábbiakhoz képest.





A munkálatok idején sem állt le a tisztítótelep működése

A „B” vonalon az 1-es és 3-as szekciókban elvégzett felújítási és karbantartási munkák nyomán, március közepén sikeresen befejeződött a próbaüzem. Itt 6000 darab membránt cseréltek ki, valamint kijavították a sérült csővezetékeket, tányérokat és csatlakozásokat.
Az „A” vonalon zajló korszerűsítés után a próbaüzem 30 napos szakasza szeptember 18-án zárult. Itt az összes levegőbeviteli elem cseréjét végezték el.

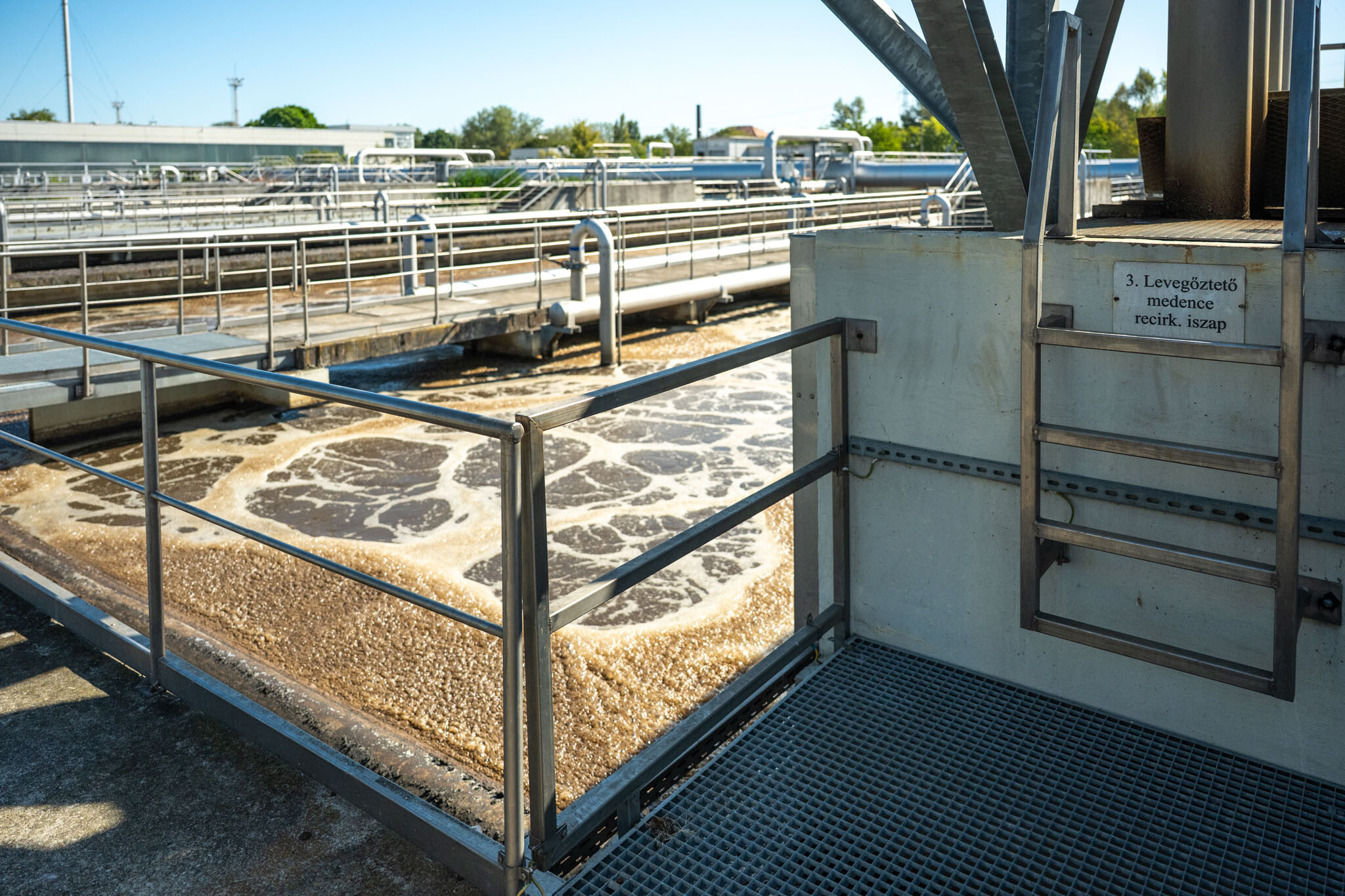

A leürített és kitakarított medencék alján összesen 10352 négyzetméteren bontották el, majd telepítették újra a csőrendszert. Az új rendszer révén 9 colos gumimembránokon át jut a levegő a medencékbe, a szekciónként telepített mintegy 3450 darab fej segítségével.
Az átalakítások alatt biztosítani kellett a telep folyamatos és zavartalan működését, ezért egyszerre csak egy medencében folyhattak a kivitelezési munkák.





Takarítás csatárláncban

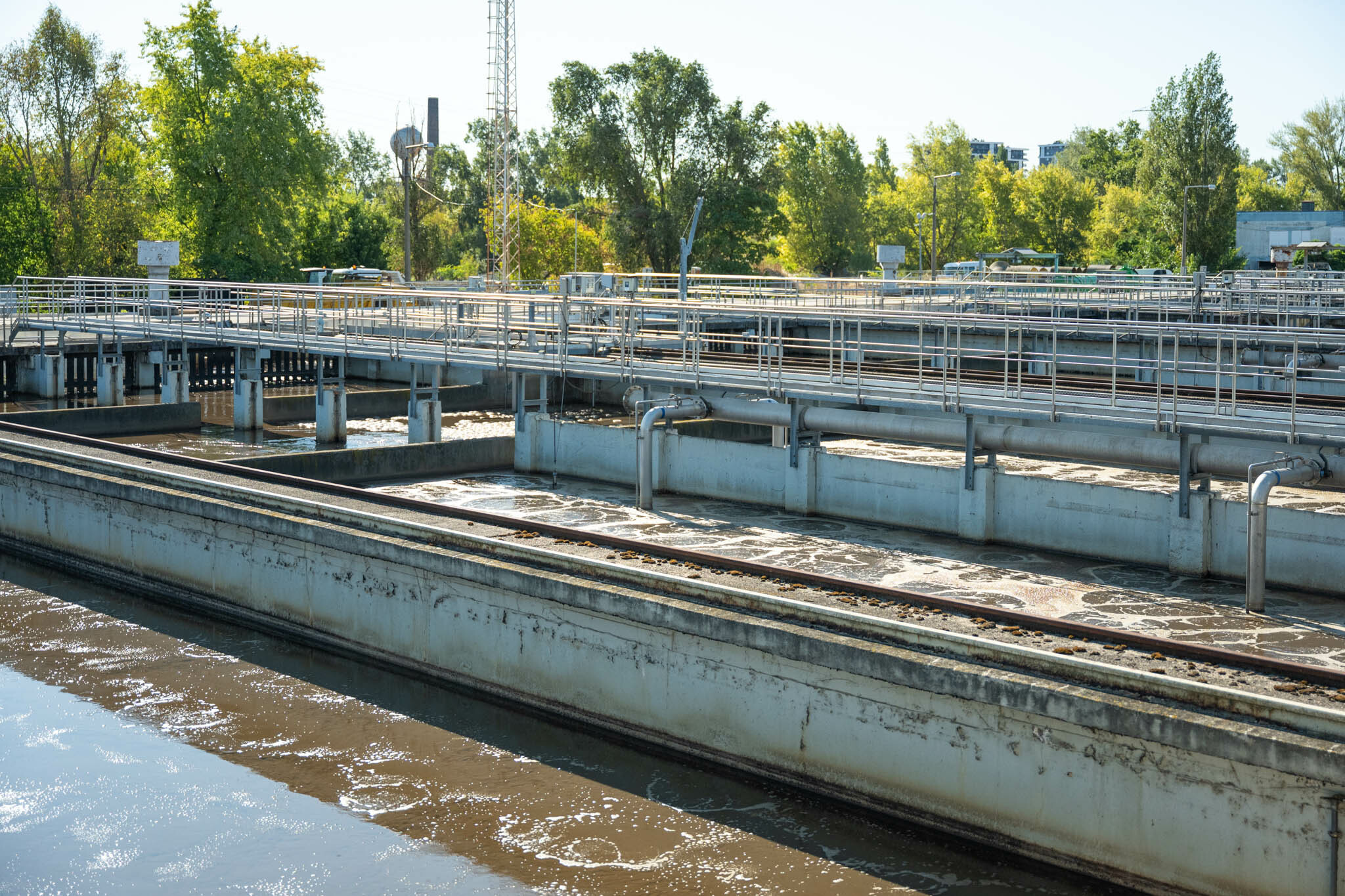

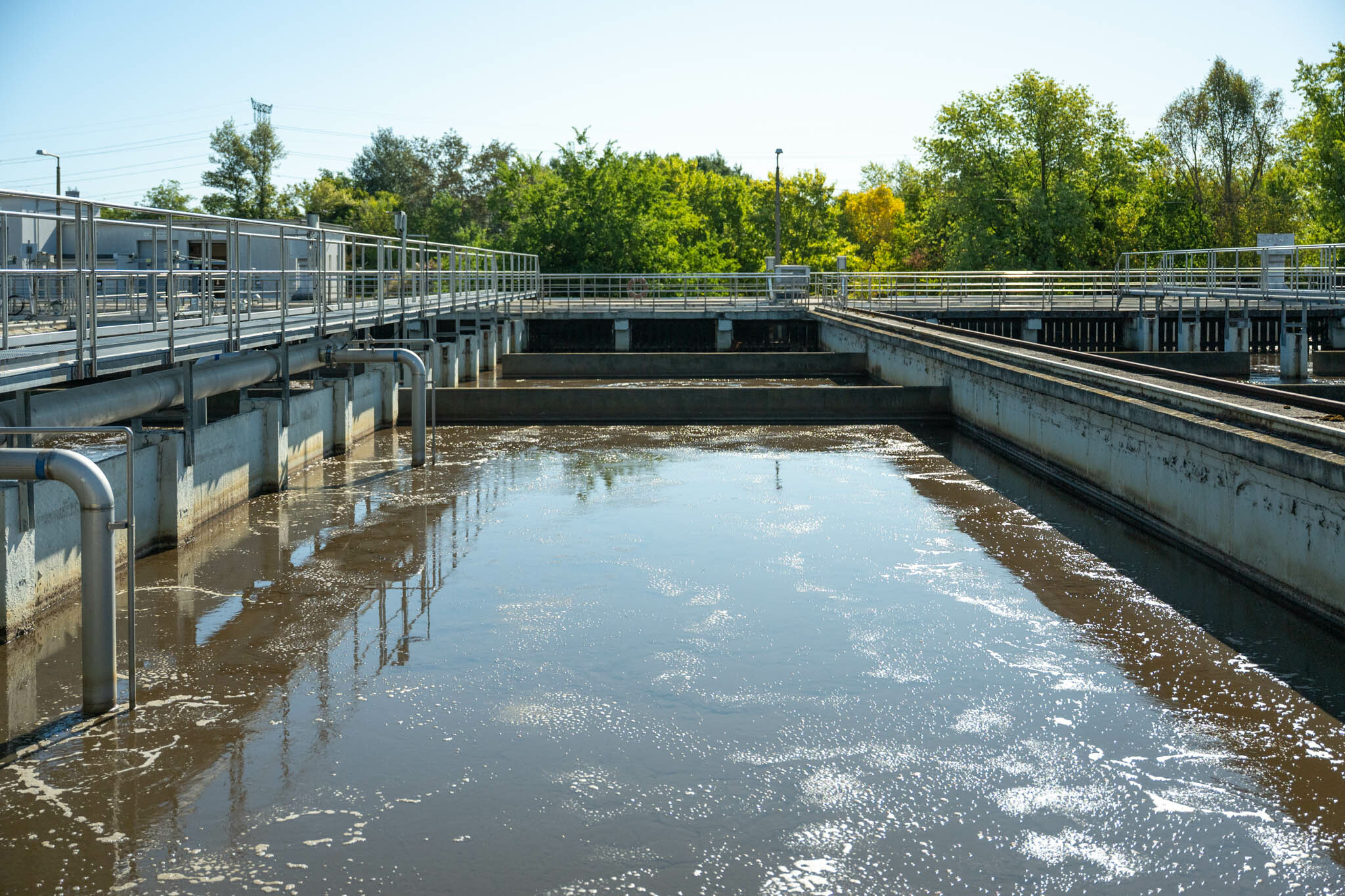

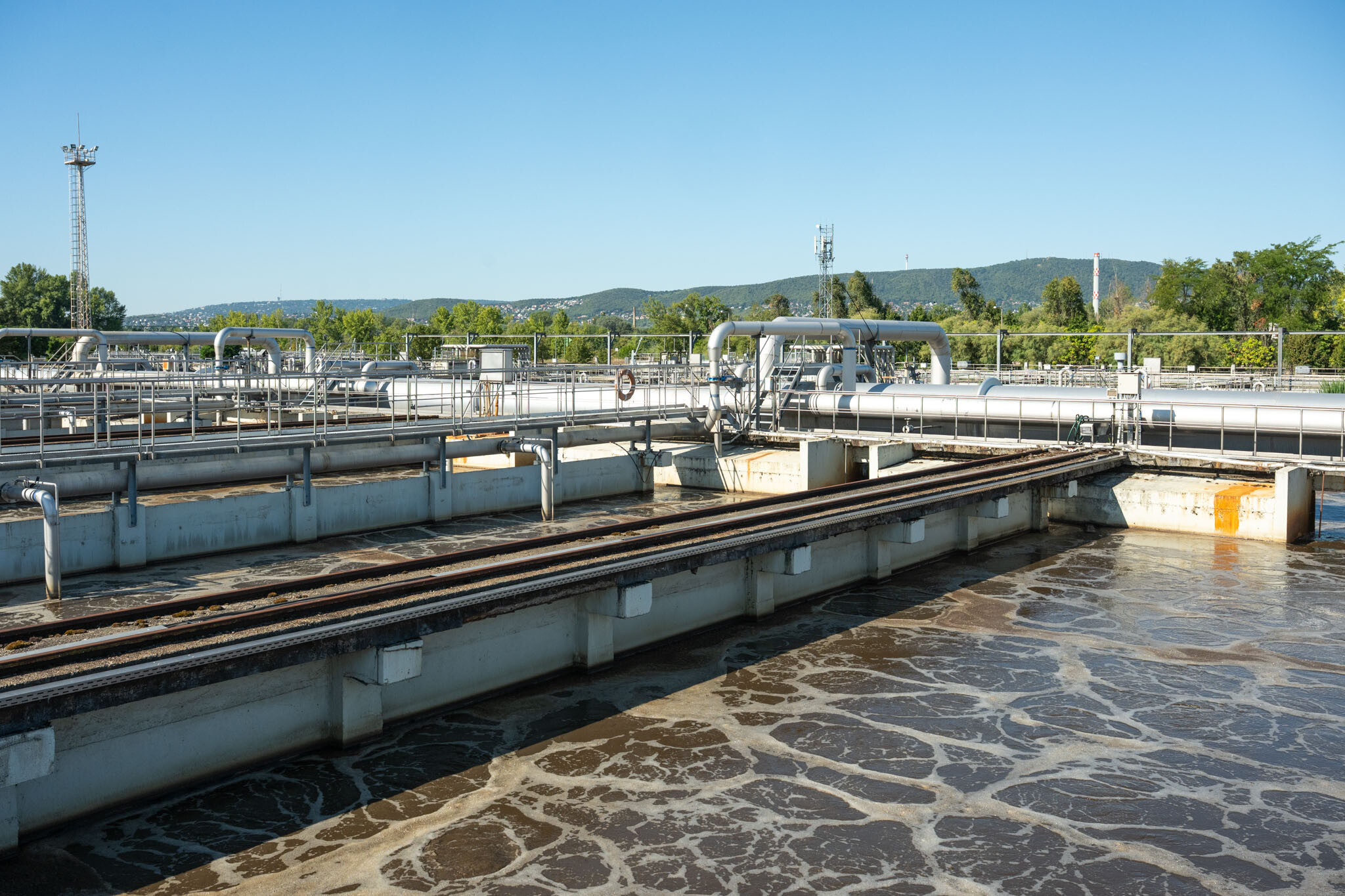

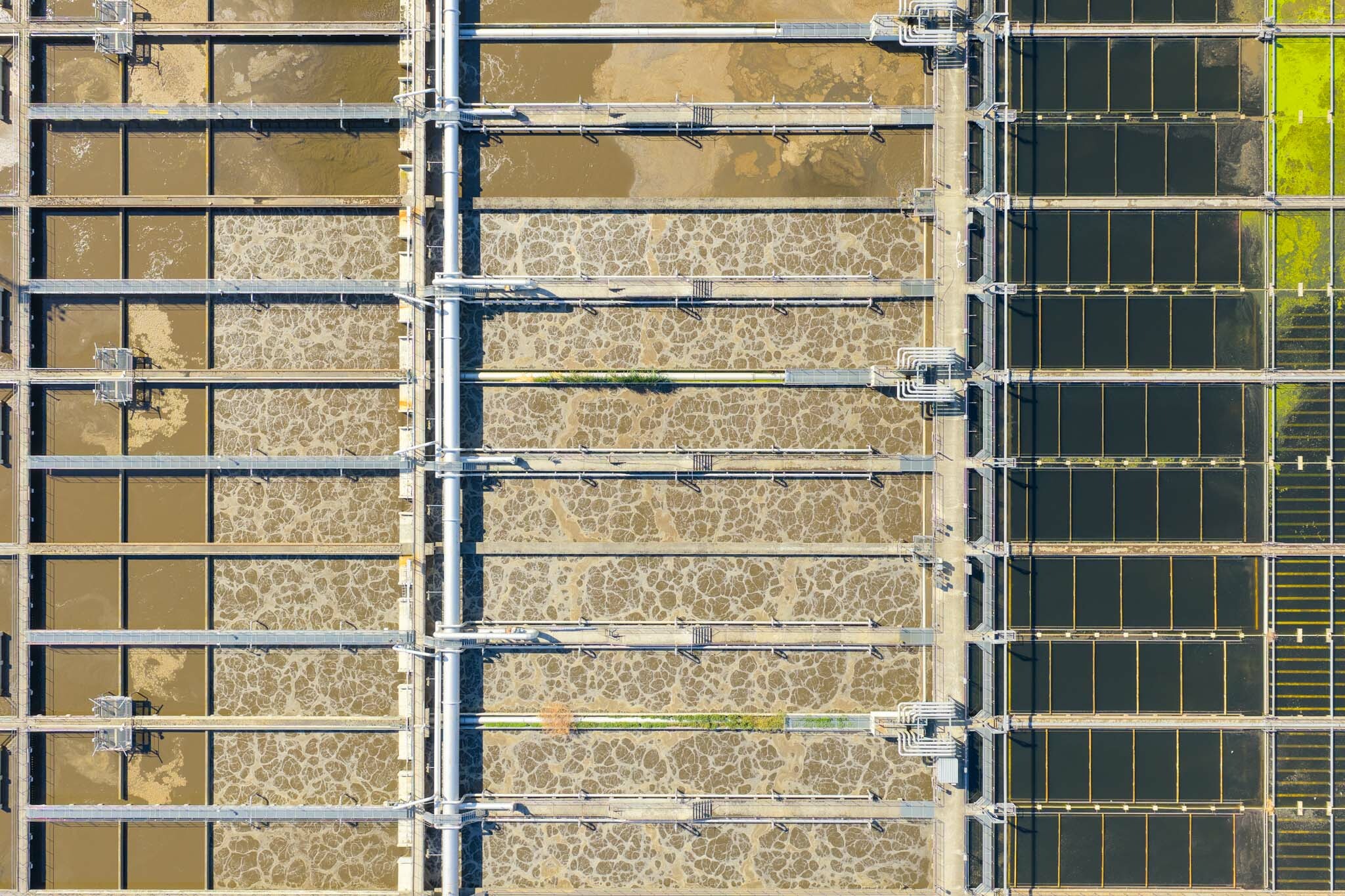

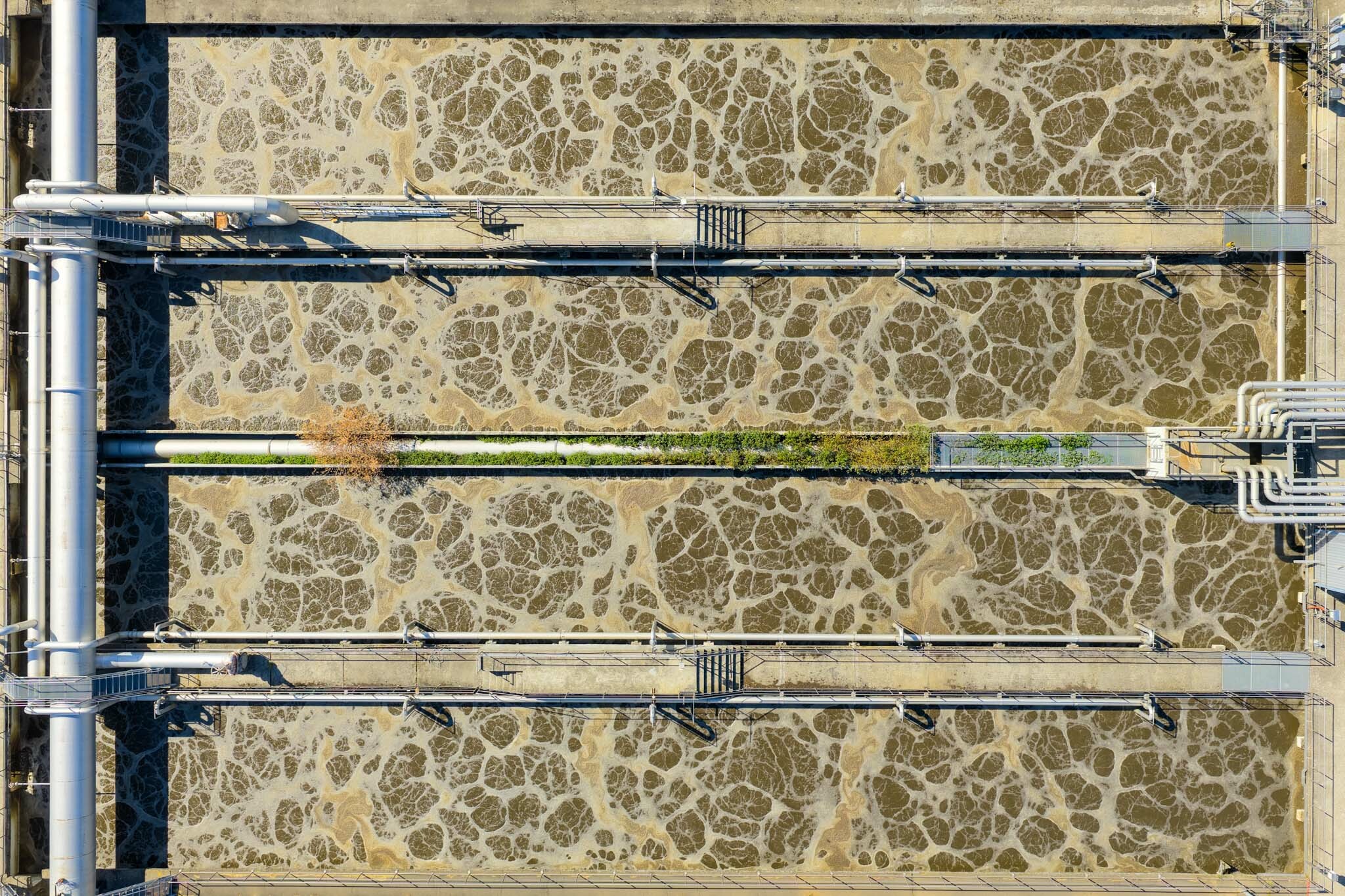

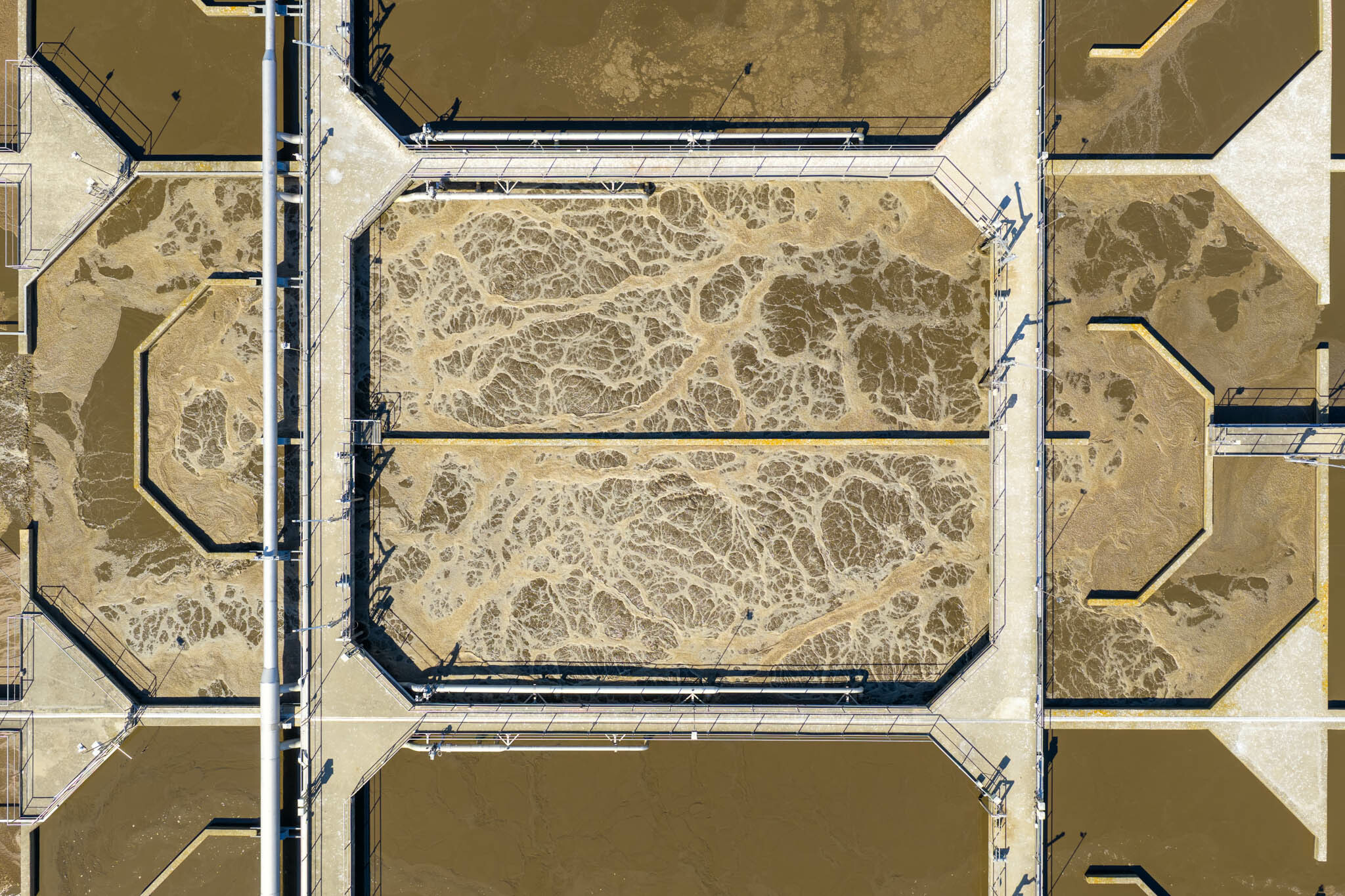

Az „A” vonali műtárgy 4 párhuzamos szekcióból áll, ami egyenként 4 kis és 4 nagy medencét jelent. A vonal modernizálásához az adott szekcióra ráfolyó zsilipet lezárták, a benne lévő szennyvíz és eleveniszap keverékét fenékleürítő szivattyúkkal átemelték az előülepítők elé. Az ürítés után a medencét az üzemeltető az utóülepítő felől több alkalommal átöblítette tisztított szennyvízzel. Ezután kezdhették el a meglévő levegőztető elemeinek bontását. A bontási anyag kitermelésével párhuzamosan elvégezték a medence alján maradt iszapos-homok, szálasanyag kitermelését.



A takarítást a műtárgy méretei miatt nem tudták gépesíteni, így emberi erővel 8-10 fő csatárláncba rendeződve, hólapáttal és cirokseprűvel tolta a hígított iszapos vizet a medence egyik végéből a másikba, ahova 2 nagyteljesítményű mobilszivattyút telepítettek. Ezek a higított iszapot a működő szekciókba nyomták át.

Több mint 8 kilométernyi vezetékrendszert építettek meg

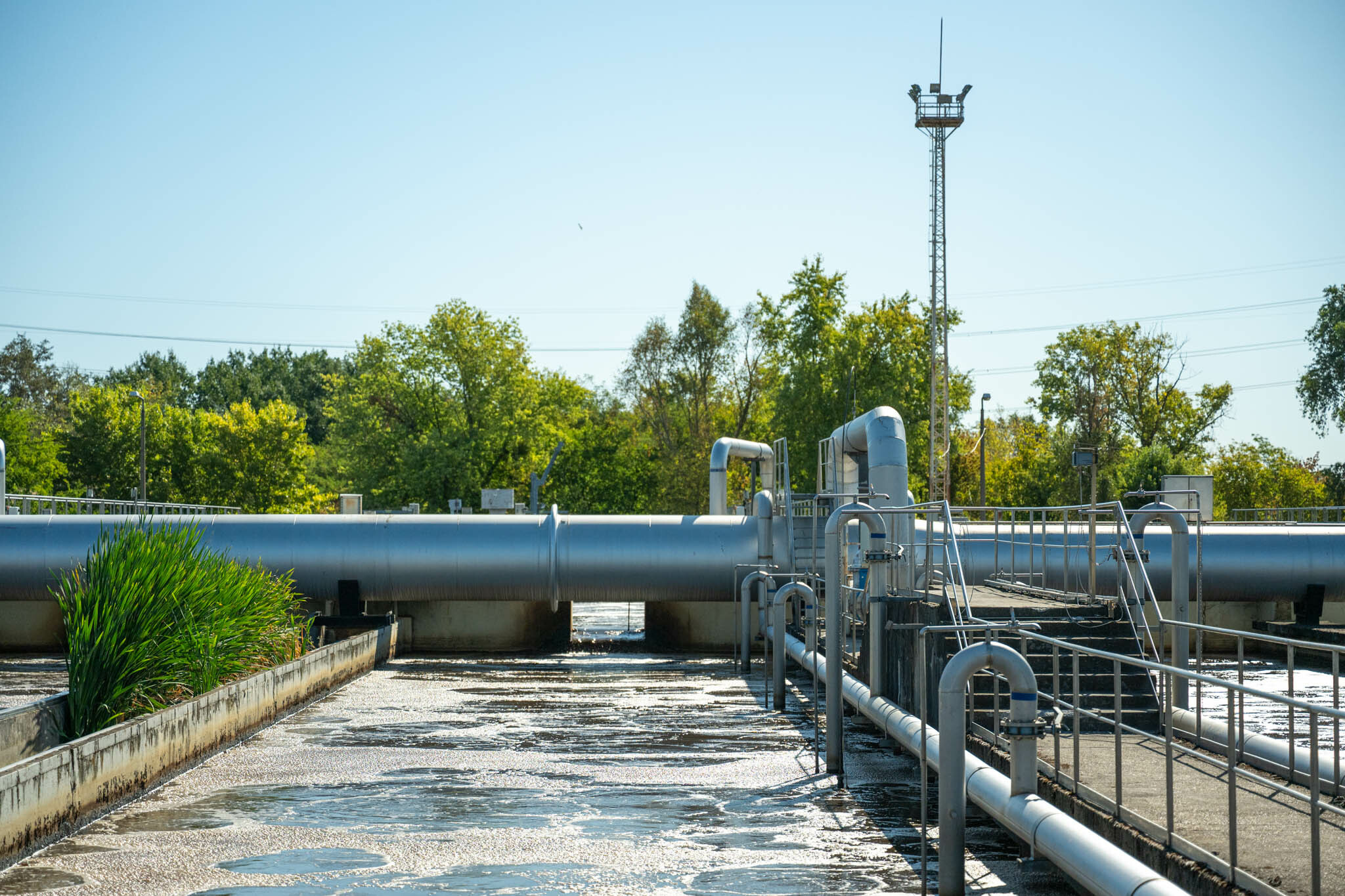

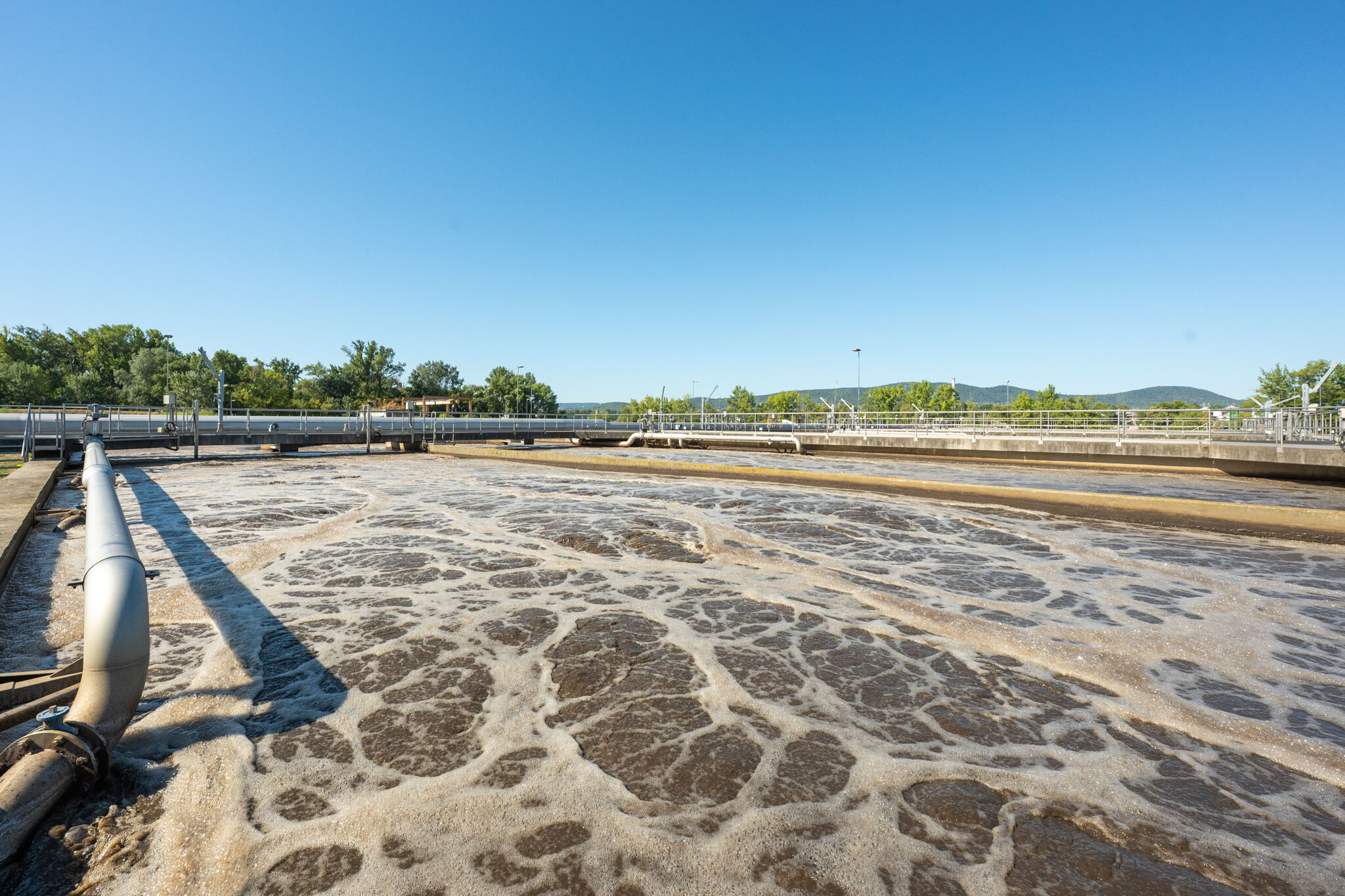

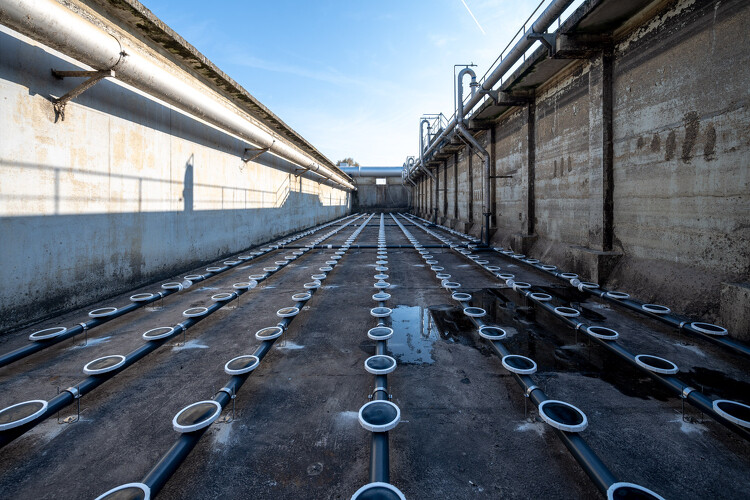

A megtisztított betonfelületre telepítették az új levegőztető rendszert, amelyhez összesen mintegy 8200 fm-nyi vezetéket telepítettek.
A gerincvezetékhez hollanderes csőkötéssel csatlakoznak az oldalágak, amelyekre felszerelték a  9”-os levegőztető tányérokat. A rendszert szekciónként azonosan telepítették, így könnyebb a beszabályozhatóság és azonos a terhelhetőség.





Szeptember közepén zárult a próbaüzem

Az „A” vonali 4-es szekció sikeres üzempróbája után a kivitelezés 2024 telén a két B-vonali szekció felújításával folytatódott, majd tavasszal ismét az A-vonalra tértek vissza a 3-as szekcióhoz. A „B” vonali medencék 2700 nm összeterületéből 730-on újították fel a levegőztető rendszert.



A projekt része volt: a levegőztetett terek tisztítása, illetve a meglévő rendszer külső/belső mosása.

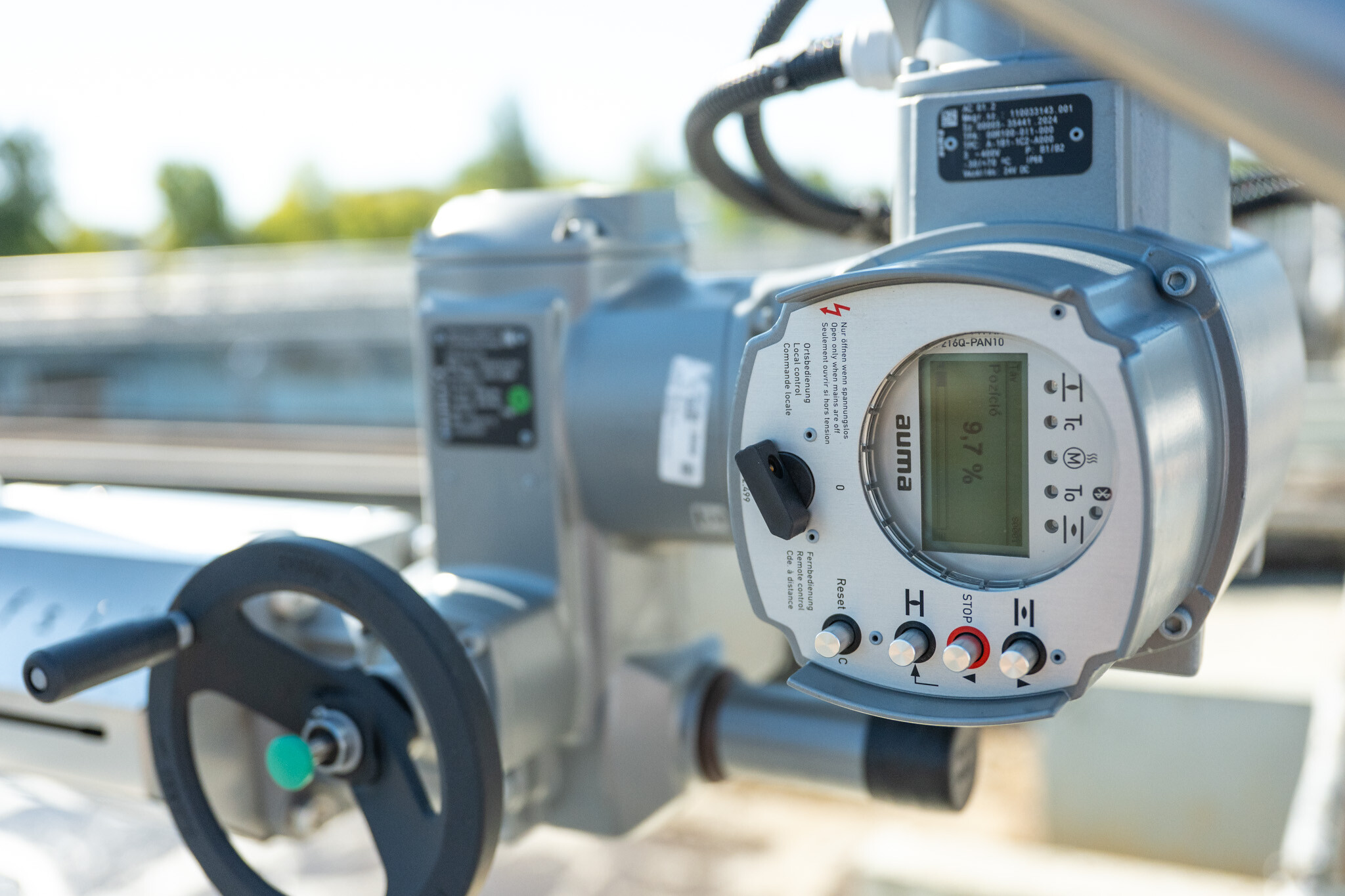

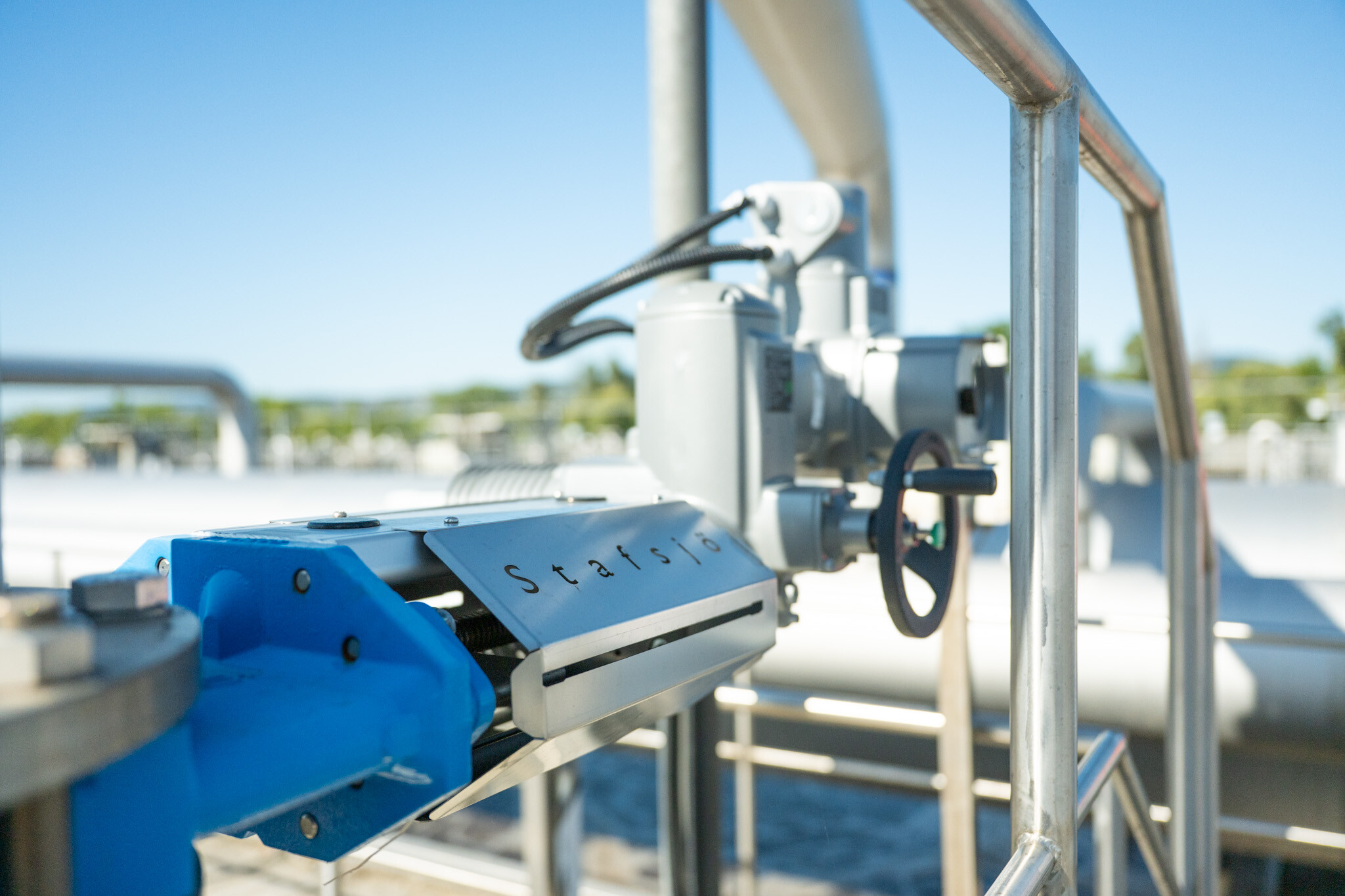

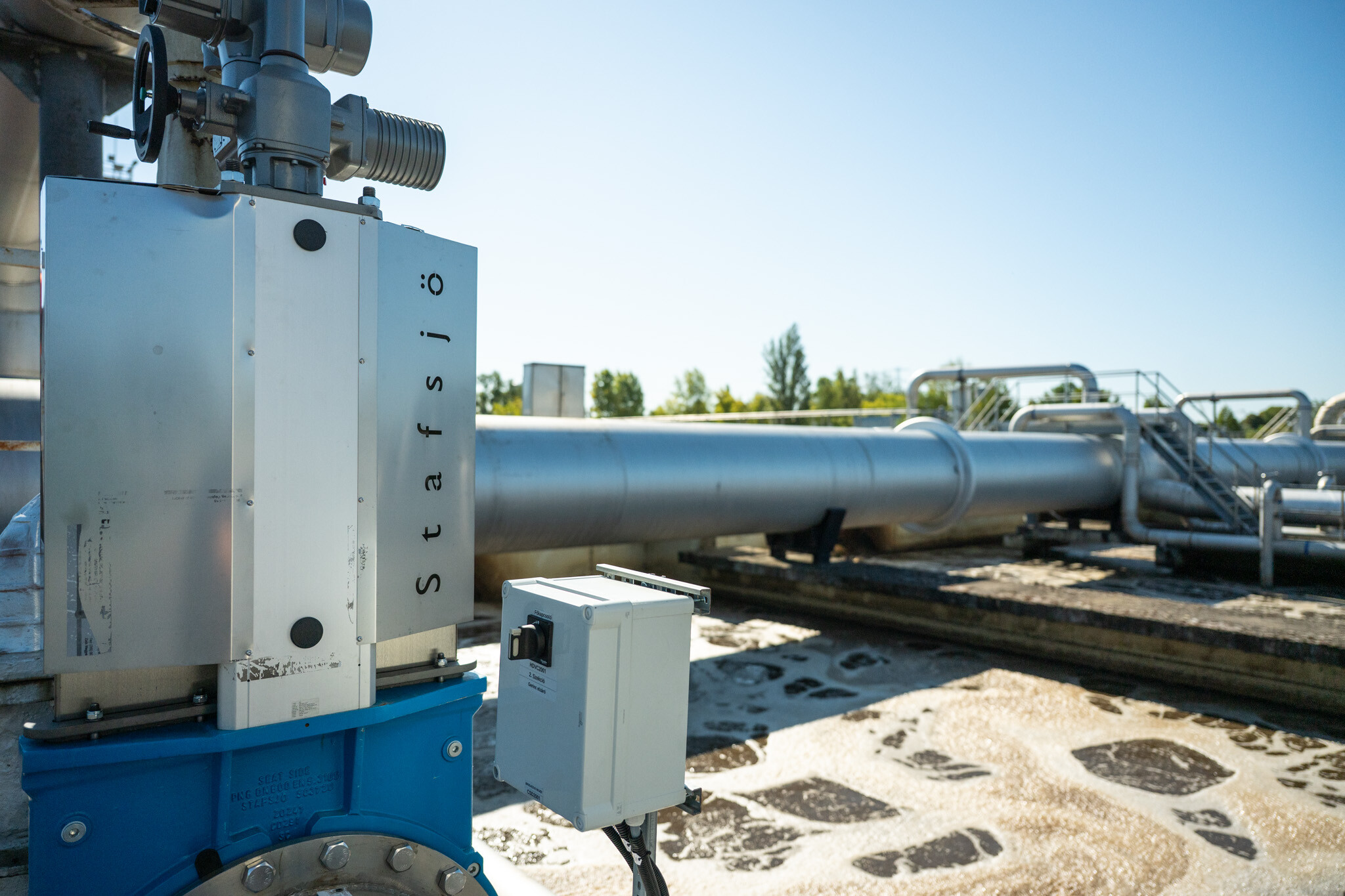

Az „A” vonal korszerűsítésének szeptember 18-ig tartó próbaüzeme során összehangolták a 4 szekció működését és szabályozottá tették a befújt levegőmennyiséget. Ezt a folyamatot az újonnan beépített DN600-as és DN200-as késtolózárak segítségével lehet elvégezni. Mérőműszerek segítségével ellenőrzik az új rendszer működését és hatékonyságát.





Levegőztetés, automatizálás, mérések – Ez történt a próbaüzem alatt

Az „A” vonal próbaüzemét azután kezdhették el, hogy mind a négy szekció levegőztető rendszerét átalakították. Ennek folyamatáról Tóth Dániel, az FCSM Zrt. Észak-pesti Szennyvíztisztító Osztály üzemeltetési csoportvezetője elmondta, hogy az első lépésben a lecserélt szabályozó szerelvények és levegőztető elemek miatt a levegőztetést kellett összehangolni. Az új levegőztető rendszernek maradéktalanul helyt kell állnia a különböző üzemállapotokban. A megfelelő beállítást a medencékben fixen elhelyezett, valamint kézi oldottoxigén-mérőműszerek segítségével sikerült elérni.



A finomhangolás után az „A” vonali levegőztető rendszer automata üzemmódjának monitorozása következett. Folyamatos online mérések és napi szintű labormérések igazolják a próbaüzem során változó vízminőségi paraméterek határértékek alatt tartását. A jogszabályi előírásoknak történő megfelelés szigorú feltétele a sikeres próbaüzemnek.

Átalakították a csatornaiszap fogadó műtárgyat is

A Colas Alterra szakemberei az Észak-pesti Szennyvíztisztító Telepen elvégezték a csatornaiszap fogadó műtárgy átalakítását is. Felújították a korábban használaton kívülre helyezett 1-es vonalat is, ennek 3 hónapos próbaüzeme szeptember 11-én kezdődött.

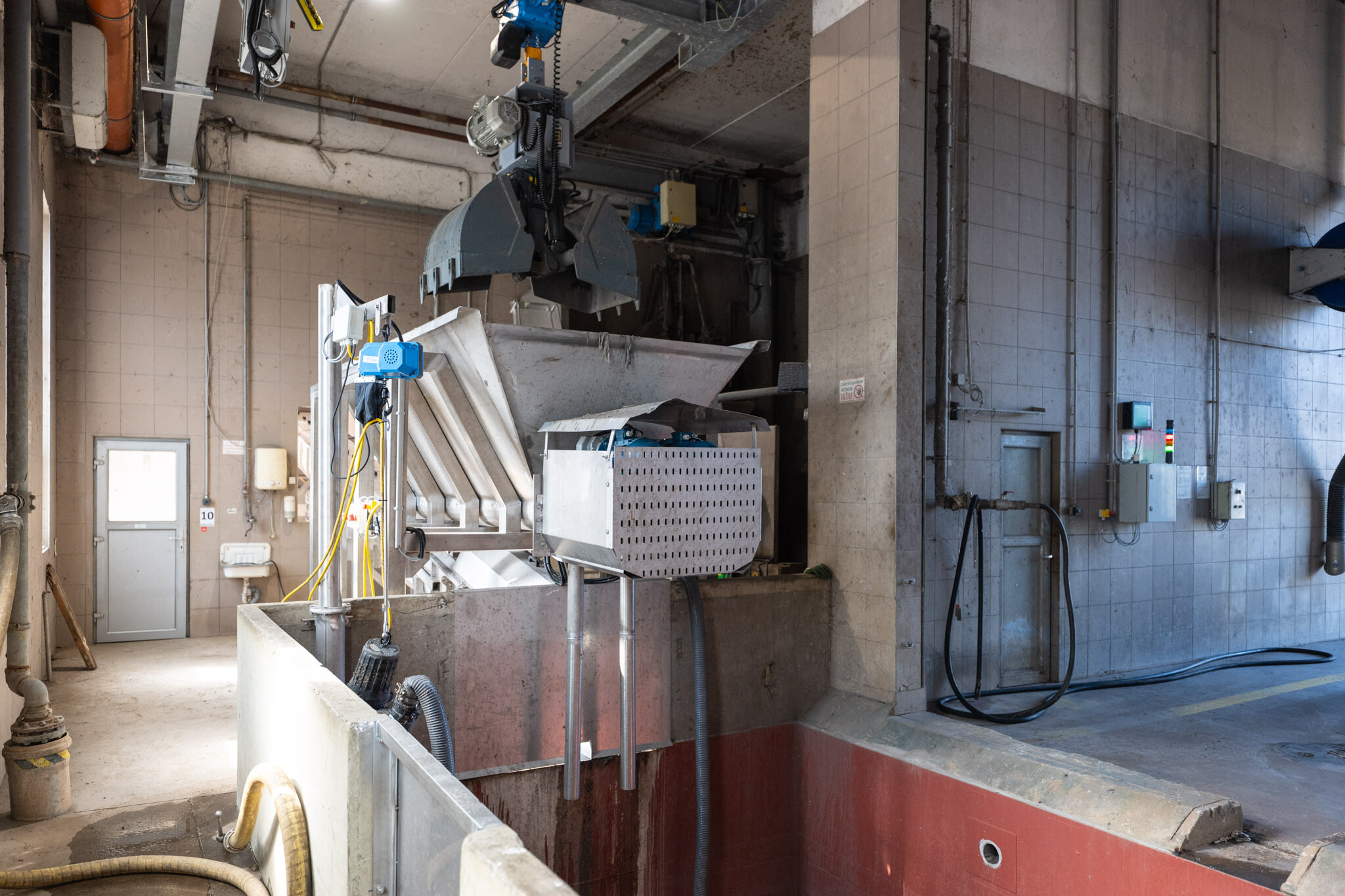

A munkálatok részeként megteremtették annak feltételeit, hogy egy új hidraulikus markoló végezhesse el az iszapkihordást, egy duplacsigás garat, valamint egy ferde csiga telepítésével, ami a csatornaiszapot behordja a meglévő durvaanyag leválasztó Noggerath típusú dobszűrőbe.





Megálljt parancsolt a dunai árvíz

A telep korszerűsítése során számos kihívással szembesült a kivitelező és az üzemeltető is. Egy alkalommal a Dunán levonuló árhullám is megakasztotta a munkálatokat, a szakemberek az „A” vonalon dolgoztak, amikor el kellett árasztani a 4-es szekciót a felúszás veszélye miatt.
Kivitelezési szempontból a medencék takarítása jelentett nagy szakmai próbatételt, hiszen azt, hogy ez mennyi időt vesz igénybe, mindig csak az aktuális szekció leürítése, a medence alján lévő iszap és homok mennyisége alapján lehetett ütemezni. A szekciók takarítása között 1-1,5 hét különbség is volt az iszaposodás mértékétől függően.
Szintén kritikus pont volt a buborékpróba. Itt az jelentette a nehézséget, hogy a medencék feltöltése és leürítése egy –másfél napot vett igénybe, így egy-egy észlelt hiba javítása eltarthatott 1 hétig is.





Nagy kihívás volt az elegendő tisztítókapacitás biztosítása

Üzemeltetői oldalról a legnagyobb kihívást a két biológiai vonalon párhuzamosan zajló kivitelezési munkák jelentették. Tóth Dániel, az FCSM Zrt. Észak-pesti Szennyvíztisztító Osztály üzemeltetési csoportvezetője hozzátette, a munkaterületek átadásához szükséges szekciók üzemen kívül helyezését úgy kellett ütemezni, hogy a telep a téli időszakban is megfelelő hatékonysággal és üzembiztonsággal legyen képes megtisztítani a teljes befolyó szennyvízmennyiséget. Komoly szervezést igényelt, hogy a felújítások mellett a szükséges karbantartást is elvégezhessék az üzemen kívül helyezett medencékben. A gördülékeny kommunikációnak és hatékony munkaszervezésnek köszönhetően kivitelezői és üzemeltetői oldalról is az előre meghatározott ütem szerint zajlottak a munkák.





Költséghatékonyabb tisztítás, csökkenő dunai terhelés

A levegőztető rendszer fejlesztésével lehetőség nyílik a levegőztetés optimalizálására, ezáltal jelentősen mérsékelhető a folyamat villamosenergia-felhasználása és csökkenthető a telep üzemeltetésének költsége – összegezte a beruházás hatásait Tóth Dániel. A szakember hozzátette, a korszerűbb technológia jobb oxigénbeoldódást tesz lehetővé, amely javítja az eleveniszapos tisztítás hatékonyságát és csökkenti a tisztított szennyvíz szervesanyag- és nitrogén tartalmát. A jobb vízminőség kisebb mértékben terheli a szennyvíztisztító telep befogadóját, a Dunát.





Már készítik elő az újabb fejlesztéseket

A fejlesztések tovább folytatódnak, tudtuk meg az üzemeltetési csoportvezetőtől. Az Észak-pesti Szennyvíztisztító Telepen kettő eleveniszapos biológiai vonal működik, ezek vezérlésének korszerűsítése, finomhangolása folytonos üzemeltetői feladat. Az „A” vonal esetében a biológiai tisztítás hatékonyságát növelik majd az oldott oxigén szondák bővítésével, ami jelenleg előkészítési fázisban van. A távlati tervek között szerepel a most megvalósított korszerűsítés folytatása, amelynek része a levegőellátást biztosító légfúvók bővítése.

Csepelen a kikötői Ghibli műtárgy újult meg

Újpest mellett a Colas Alterra szakemberei rendkívül fontos beavatkozást végeztek el Csepelen is. A kikötői átemelő „Ghibli” műtárgy korrózióvédelmi felújítását az oda érkező szennyvíz rendkívül korrozív hatása miatt kellett megvalósítani. A betonfelületek tartósságának biztosításáért PE (polietilén) lemez bélelési technológiát alkalmaztak. A műtárgy víztelenítése és megtisztítása után, javították a korrodált betonfelületet, majd felhelyezték a PE táblákat, melyek az illesztéseknél légtömören zárnak. Ez a bélés hosszú távon megóvja a szerkezetet a szennyvíz okozta kémiai károsodástól, biztosítva az átemelő üzembiztonságát és élettartamát.
