Láthatatlan kötelék – különleges ragasztástechnológia segítette a Sagrada Família központi tornyainak megépítését

A Henkel több mint tíz éve tartó együttműködés során a Loctite EA 9497 szerkezeti ragasztón kívül, hanem átfogó műszaki támogatással, a projekt speciális igényeihez igazított tesztelési és validációs folyamatokkal, valamint folyamatos szakértői együttműködéssel is támogatta a Barcelona egyik jelképének számító épület kivitelezését.

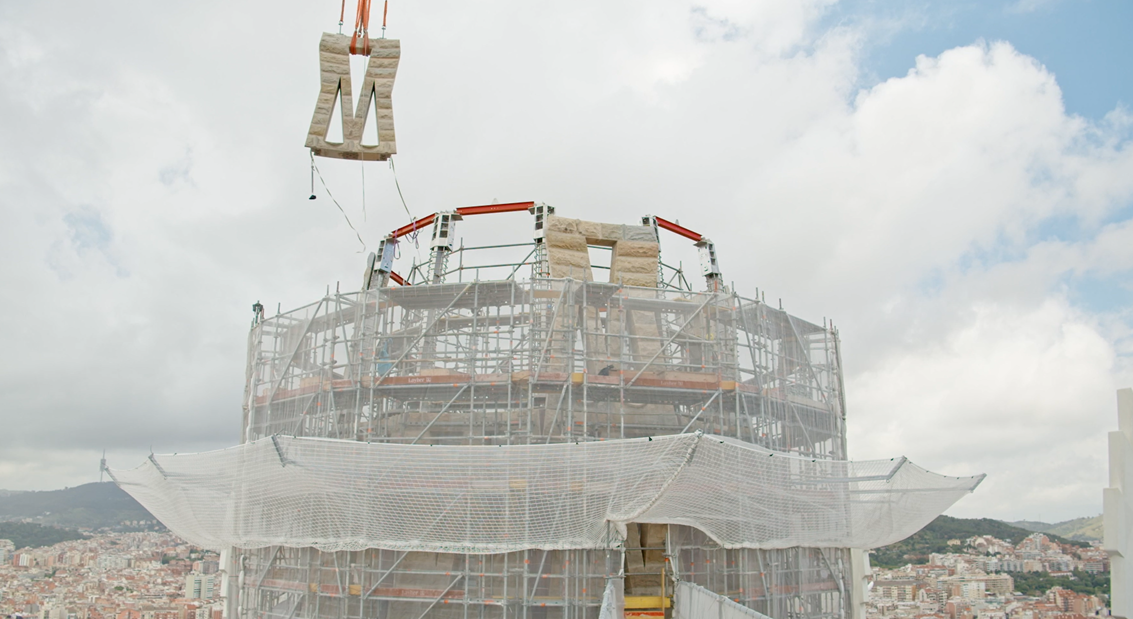

Moduláris építési rendszer gyorsította a kivitelezést

Gaudí elképzelésének megvalósítása érdekében – messze túlmutatva korának technikai lehetőségein – a Sagrada Família építésénél moduláris építési megközelítést vezettek be. Ez a hagyományos módszerekhez képest akár tízszeresére is felgyorsította a folyamatokat.

A Henkel ragasztási szakértelme kulcsfontosságú volt abban, hogy ez a megoldás életképes legyen. A technológia lehetővé tette, hogy a kő és az acél egyetlen szerkezeti elemként működjön, miközben csökkentette az építési időt, és megőrizte a teljes biztonságot, illetve a szerkezeti integritást.

A hat központi torony összesen 826 panelből és több mint 2100 kőelemből áll. A kivitelezés során összesen 24 tonna Loctite ragasztót használtak fel, átlagosan mintegy 30 kilogrammot panelenként.

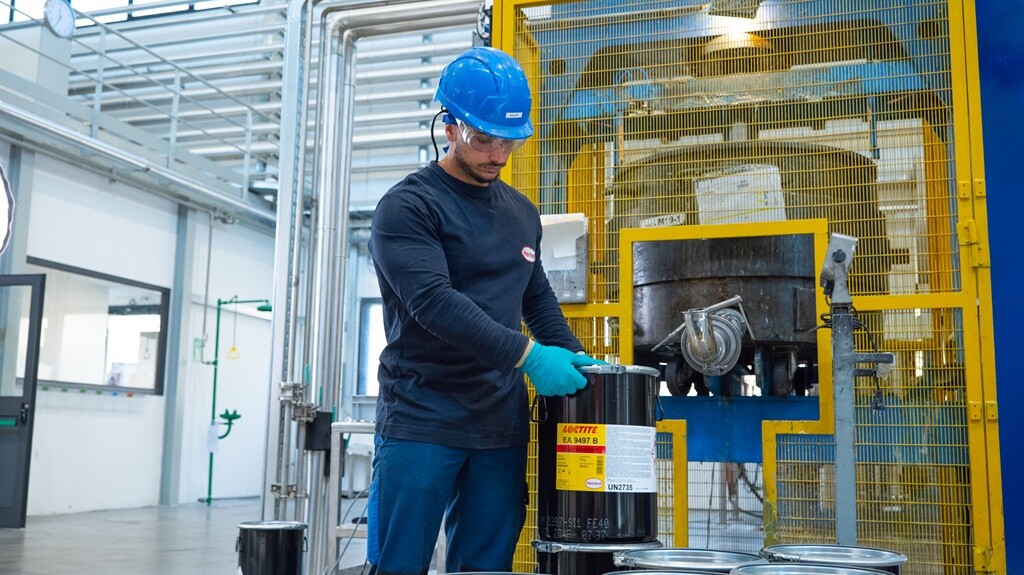

A ragasztó, amely összeköti a követ és az acélt

A tornyok lenyűgöző megjelenése mögött egy olyan technológiai megoldás áll, amely kívülről nem látható, mégis alapvető szerepet játszik az épület stabilitásában: a ragasztó, amely a kő- és acélelemeket egyetlen erős szerkezeti egységgé kapcsolja össze. A folyékony formában felvitt ragasztó tökéletesen illeszkedik a kapcsolódó felületekhez, kitölti az apró egyenetlenségeket, és tartós kötést hoz létre az anyagok között. A kötési folyamat körülbelül 24 órát vesz igénybe, amely alatt a paneleket szabályozott hőmérsékleti környezetben tartják – olvasható a vállalat sajtóközleményében.

Extrém körülmények között kell bizonyítani

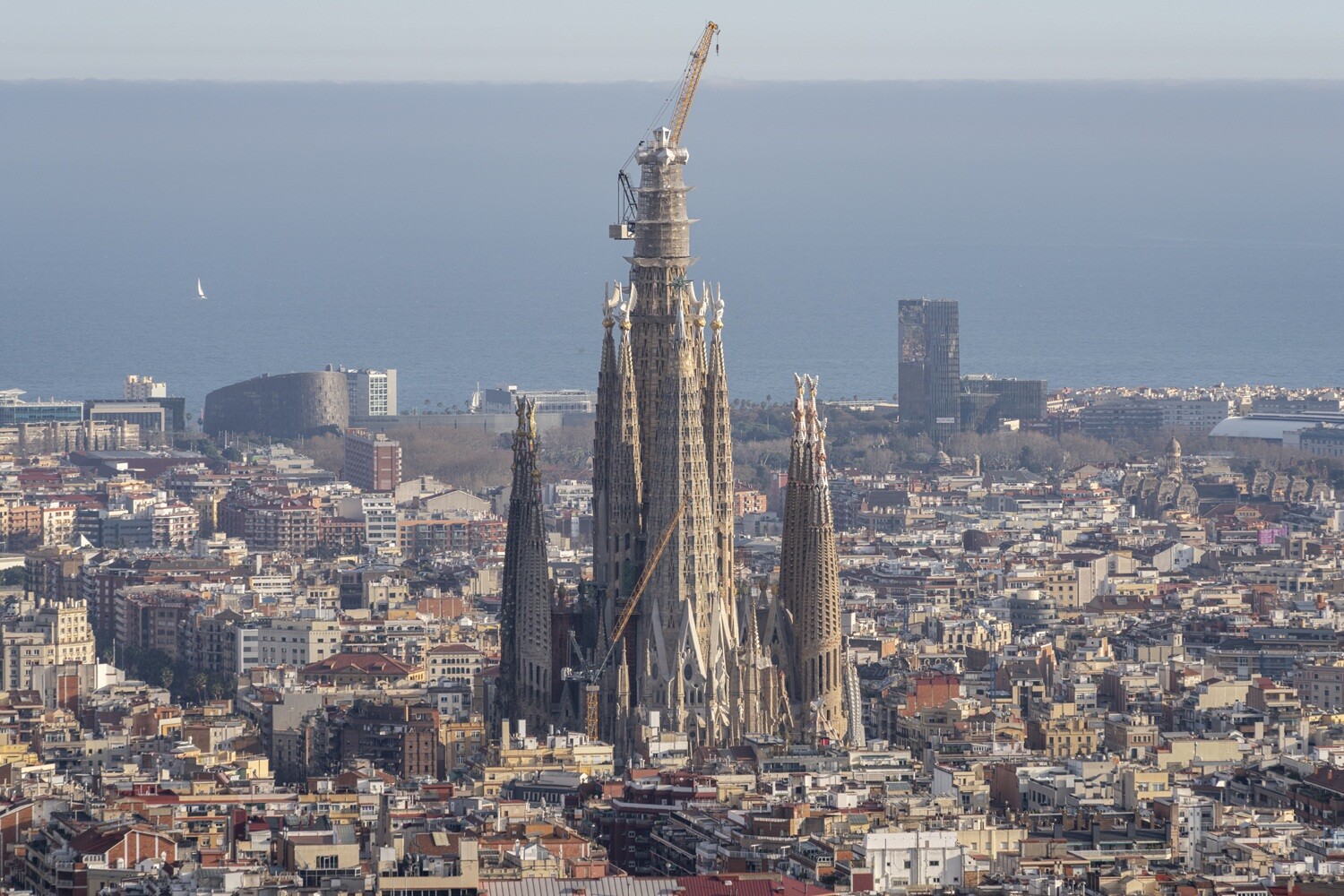

A Loctite EA 9497 fejlesztése során kiemelt szempont volt a nagyfokú megbízhatóság, valamint a merevség és a rugalmasság megfelelő egyensúlya. Erre azért is volt szükség, mert a Sagrada Família különösen összetett környezeti hatásoknak van kitéve. A bazilika mindössze 2,5 kilométerre található a Földközi-tengertől, ezért folyamatosan éri a sós levegő korróziós hatása. Barcelona jellemzően magas, 65–75 százalékos páratartalma tovább növeli a szerkezetre ható környezeti terhelést. A téli, körülbelül 5 Celsius-fokos és a nyári, 30 Celsius-fok feletti hőmérséklet közötti ingadozás tágulási és összehúzódási ciklusokat eredményez, miközben a bazilika közelében futó két metróvonal állandó rezgései is hatással vannak az épületre.

A ragasztott szerkezet négyzetméterenként akár 100 ezer ember súlyának megfelelő terhelést is elbír. Ez a teherbírás különösen fontos a Jézus Krisztus-torony tetején álló kereszt megtámasztásában, amely a komplexum legmagasabb pontja. A kereszt nem tartalmaz ragasztott elemeket, stabilitása a tartószerkezet szilárdságától függ. A Sagrada Família mára a világ legmagasabb vallási épülete lett: 172,5 méteres magasságával megelőzte a németországi Ulmi dómot.



Modern mérnöki tudás segíti Gaudí örökségének kiteljesítését

A Henkel és a Sagrada Família együttműködése azt mutatja meg, hogyan képes a modern mérnöki tudás támogatni egy több mint 140 éve elkezdett építészeti vízió megvalósítását. A fejlett technológiai megoldások hozzájárulnak Gaudí eredeti elképzeléseinek kiteljesítéséhez, miközben megőrzik az épület egyedi karakterét és örökségét.
A Henkel 150 éves jubileumi évében ez a projekt emlékeztető arra, hogy az innováció és az együttműködés generációkon átívelő értéket teremthet” – mondta Mark Dorn, a Henkel Adhesive Technologies üzletág ügyvezető alelnöke.
A vállalat utóbbi üzletága révén globális vezető a ragasztók, tömítőanyagok és bevonatok piacán.



1882 óta tartó építkezés

A katalán modernizmus jelképének számító Sagrada Família építése 1882-ben kezdődött Barcelonában, az akkor még a város határain kívül fekvő területen. A templom terveit eredetileg Francisco de Paula del Villar készítette neogótikus stílusban, majd 1883-ban a mindössze 31 éves Antoni Gaudí vette át a munkák irányítását. Gaudí gyökeresen átalakította az elképzelést: organikus formákat, természeti motívumokat és gazdag bibliai szimbolikát ötvözött az épületben.
A több mint tízezer ember befogadására alkalmas, latin kereszt alaprajzú templom 90 méter hosszú és 60 méter széles. Tervezett 18 tornya a 12 apostolt, a négy evangélistát, Szűz Máriát és Jézus Krisztust szimbolizálja. Az épület egyik legjellegzetesebb műszaki és építészeti megoldása a templombelső oszloprendszere: a fákhoz hasonlóan szétágazó pillérek úgy tartják a boltozatot, mintha lombkoronát alkotnának.

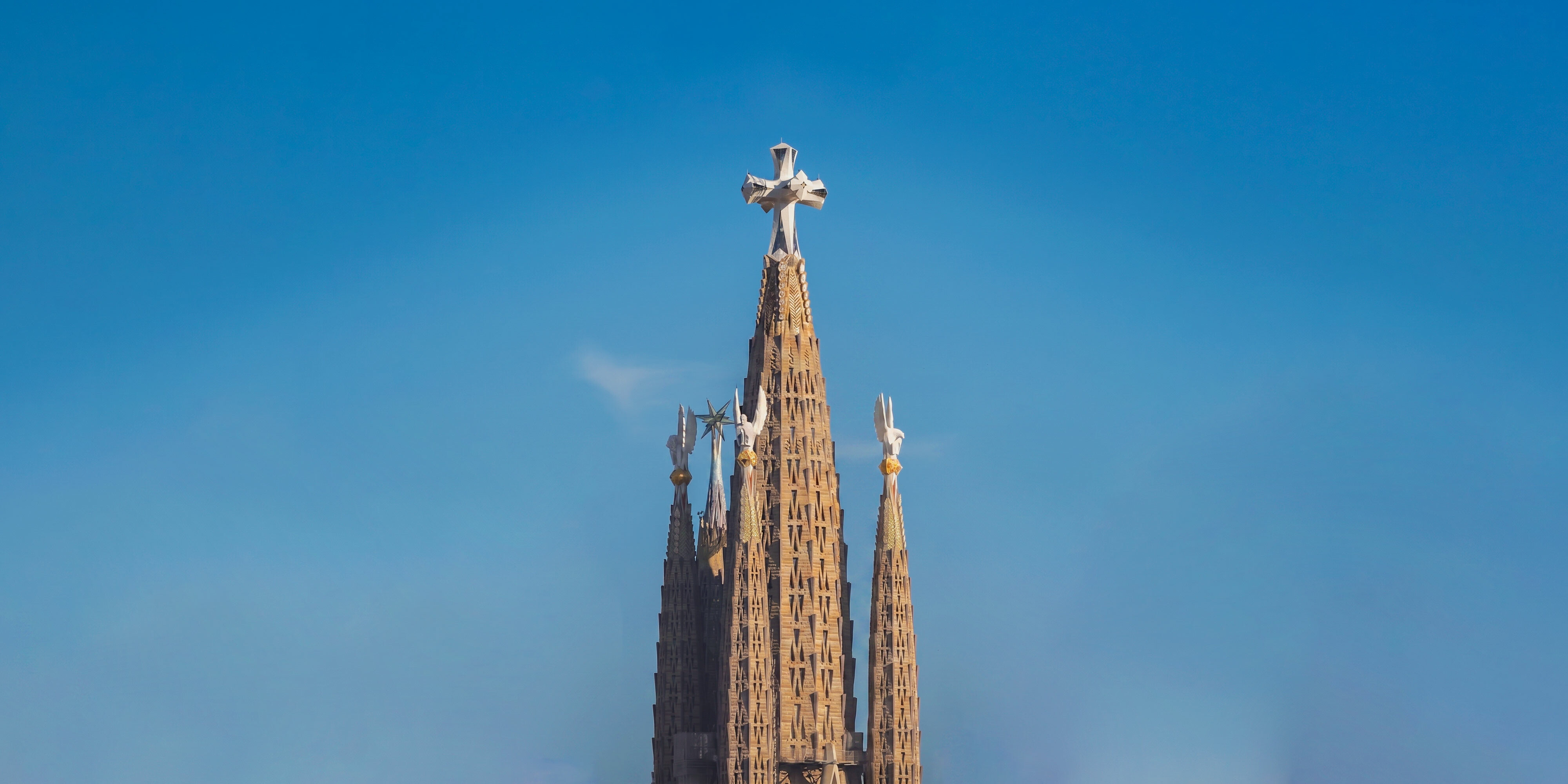

A kereszt februári felhelyezésével a világ legmagasabb keresztény templomává vált

A központi tornyok építésének utolsó szakasza 2016-ban indult. A Szűz Mária-tornyot 2021-ben, a négy evangélistának szentelt tornyokat 2023-ban fejezték be. A Jézus Krisztus-torony utolsó eleme, a 17 méter magas és 13,5 méter széles, üvegből és acélból készült négyoldalú kereszt 2026. február 20-án került a helyére. A templom ezzel elérte végleges, 172,5 méteres magasságát, amellyel Barcelona legmagasabb épülete és a világ legmagasabb keresztény temploma lett. A 144 éve tartó építkezés befejezését korábban Gaudí halálának centenáriumára tervezték, a teljes lezárás azonban várhatóan csak a 2030-as évek elején, a munkálatok megkezdésének 150. évfordulója körül történhet meg.
