Egyedi fejlesztésű, „szurkolóbiztos” székekkel rendezték be az MVM Dome-ot
Fotók: Erdei Mihály / magyarepitok.hu

Egyedi fejlesztésű, „szurkolóbiztos” székekkel rendezték be az MVM Dome-ot

magyarepitok.hu

2022.01.28. 13:30 - Kolinek Nóra

A Nowy Styl az MVM Dome számára alkotta meg a különleges kialakítású, strapabíró szerkezetű üléseket.

Hirdetés

2021 szeptemberében számoltunk be arról, hogy a Nowy Styl megnyitotta első magyarországi bemutatótermét. A közel harmincéves múltra visszatekintő lengyel alapítású vállalat Európában vezető pozíciót tölt be közösségi terek komplex bútormegoldásaiban. A Nowy Styl kreatív csapata irodaépületek, konferenciaközpontok, mozik, stadionok, zenei, sport és többfunkciós létesítmények, szállodák berendezését vállalja.

Nemzetközi referenciái között megtalálhatók a 2012-ben és 2016-ban megrendezett labdarúgó-Európa-bajnokságnak helyet adó lengyel és francia stadionok, emellett a katari labdarúgó-világbajnokságra épülő hét stadionból hatban a Nowy Styl lelátószékeivel találkozhattak a szurkolók. Hazánkban − többek között − a Puskás Aréna és a Groupama Aréna lelátószékeit szállították, emellett megbízást kaptak a közelmúltban átadott MVM Dome berendezésére.

Fotók: Erdei Mihály / magyarepitok.hu

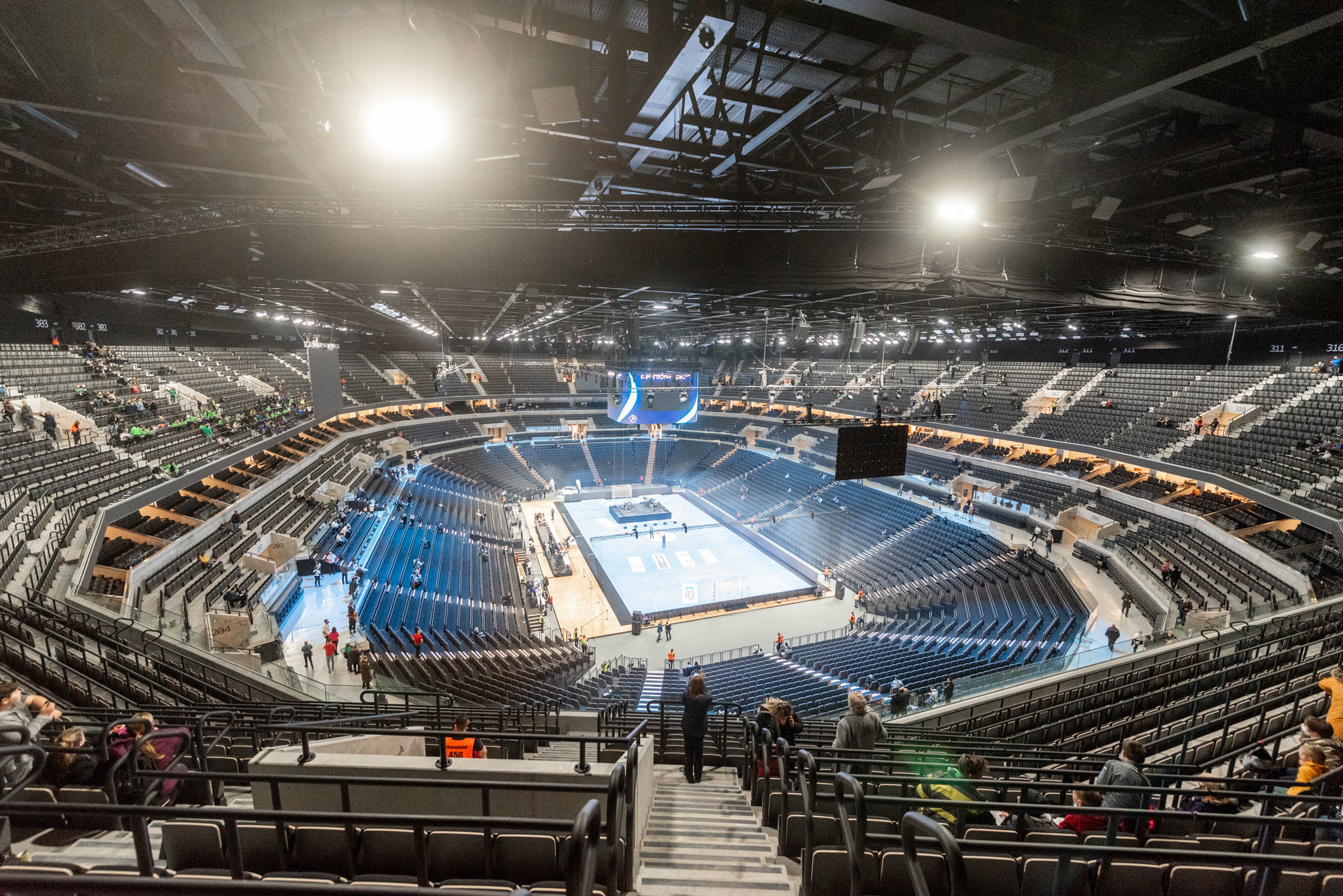

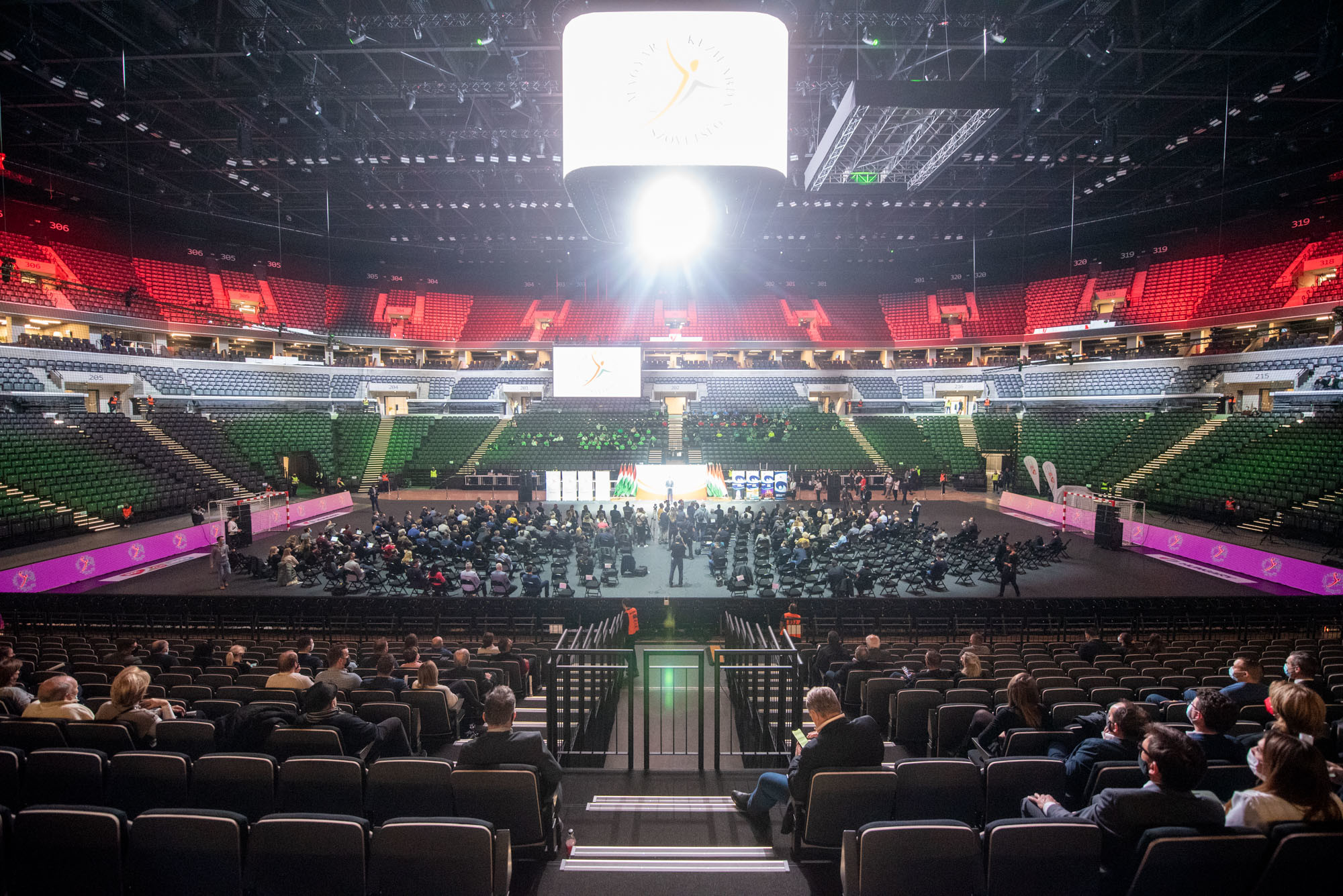

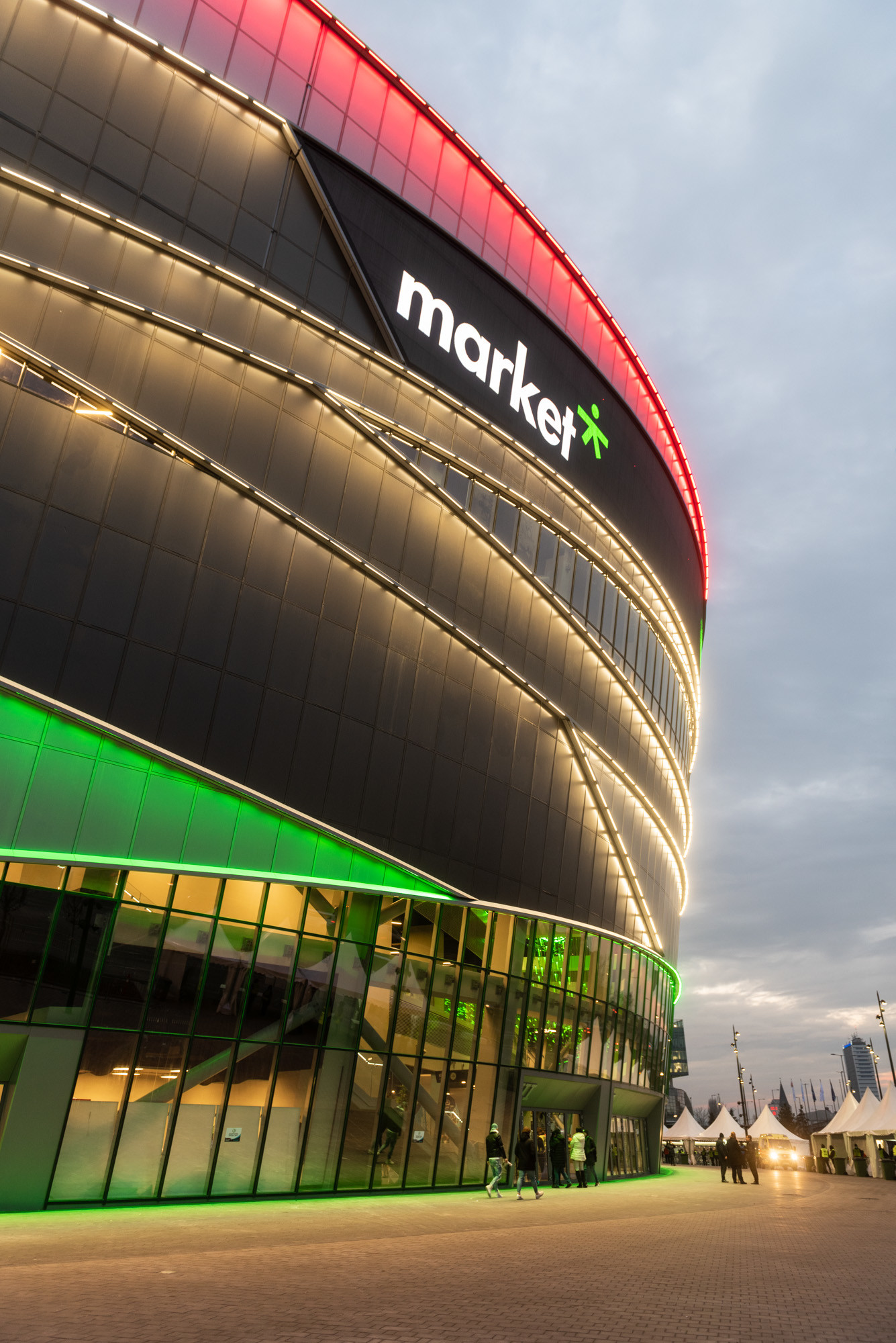

A 2022-es kézilabda-Európa-bajnokságra elkészült 20 022 fő befogadására alkalmas létesítmény a Beruházási, Műszaki Fejlesztési, Sportüzemeltetési és Közbeszerzési Zrt. (BMSK) beruházásában épült, tervezése Skardelli György – Közti Zrt. nevéhez kötődik, a kivitelezést fővállalkozóként a Market Építő Zrt. végezte. A projekt lebonyolító-műszaki ellenőre az Óbuda-Újlak Zrt. A Market megbízása alapján a külső közlekedési és közmű infrastruktúra elemek kiviteli terveinek elkészítését, valamint a megvalósításhoz szükséges engedélyek megszerzését pedig a Főmterv Zrt. látta el.

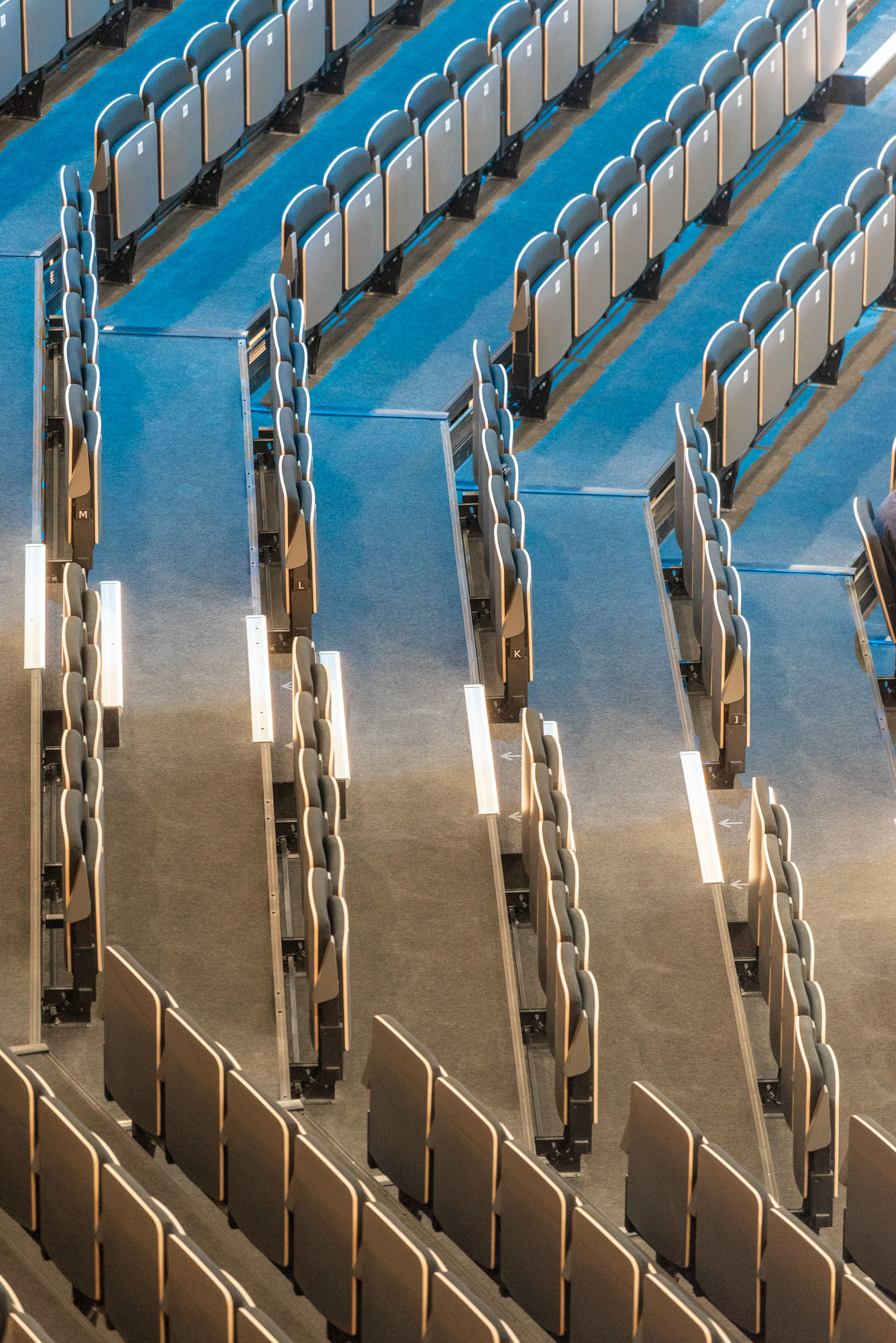

A csarnok enteriőrjének kialakításáról Nowacki Krisztiánnal, a Nowy Styl projektvezetőjével beszélgettünk. A gépészmérnök végzettségű szakember több mint 5 éve dolgozik a vállalatnál, és több sportcsarnok berendezésében vett részt. A beszélgetés elején a projektvezető ismertette, hogy a Nowy Styl feladata a nézőtéri székek, a teljes korlátrendszer és a teleszkópos tribünök megalkotása volt.

„Mi szállítottunk majdnem mindent, ami a lelátókon látható. A csarnok számára új, egyedi tervezésű, dedikáltan erre a projektre készült székeket fejlesztettünk, melyeknek betonra és a teleszkópos tribünökre szerelve is tökéletesen illeszkedniük kellett. A komplex feladat igazi nemzetközi csapatmunka volt.”

 – tájékoztatott.

Az új modellben több ülés legnagyobb előnyeit egyesítették

A megrendelővel történt egyeztetések alapján a termék megalkotásánál kiemelt szempont volt, hogy az könnyen a karbantartható, egyszerűen tisztítható, tartós és strapabíró legyen. Elvárás volt továbbá, hogy a zsanér mechanizmus gravitációs elven működjön, vagyis az ülőlap és a háttámla egyidőben csukódjon, ne legyen benne rugó vagy csapágy – ami komoly kihívás elé állította a tervező csapatot.

A prototípus megalkotását követően többkörös kiválasztási folyamat következett, és hosszas mintáztatás zajlott. Nowacki Krisztián beavatott, hogy a szék tervezése során korábban már bevált termékek továbbfejlesztését végezték:

„Több terméket vettünk alapul, kiragadtuk ezek legnagyobb előnyeit, majd egybegyúrtuk: egyiknek a zsanér mechanizmusát alakítottuk át, másiknak az ülőlapját vagy háttámláját. Az első minta megalkotását követően 3 hónappal jött létre a végleges verzió.”

A több mint 20 000 nézőtéri szék mellett a Nowy Styl 1130 VIP fotelt is szállított az MVM Dome-ba. A fotelek megegyeznek azzal a típussal, melyekkel a Puskás Arénában is találkozhatunk.

Az ülések tesztelése is eltért a megszokottól

A prototípus megalkotása után következett a terméktesztelés, ami nem a hagyományos módon zajlott. Nemcsak azt kellett kipróbálni, hogy az ülőalkalmatosság könnyen kezelhető és kényelmes-e, hanem annak „szurkolóbiztosságát” is tesztelni kellett.

„Valós környezetet kellett teremtenünk a szék strapabírásának teszteléséhez is. Ez azt jelentette, hogy rángatni, rugdosni kellett a modelleket, ráugrottak, és a legkülönbözőbb módokon megpróbálták szétszedni azokat. Erre azért volt szükség, mert egy meccsen hasonló körülmények bizony előfordulhatnak”

 – fűzte hozzá a szakember.

A fentiek miatt a fejlesztés során ügyeltek arra, hogy a kötőelemek láthatatlanok legyenek, a szék ülőlapjának vagy háttámlájának leszerelése ne legyen triviális a közönség számára – ez segít elkerülni a balesetveszélyes helyzetek kialakulását.

A gyártáshoz és szereléshez nemzetközi csapat együttműködésére volt szükség

Gyártásra térve a mérnök elmondta, hogy az ülések a lengyelországi üzemben készültek el körülbelül 5 hónap alatt. Hozzátette: bizonyos folyamatok futószalagszerűen történtek, mint például a festés; a szivacsok ragasztását és a kárpitozást ugyanakkor kézi erővel, kis csapatokban végeztek.

Ahogy Nowacki Krisztián a beszélgetés elején utalt rá, a projekten nemzetközi csapat dolgozott együtt. A Nowy Styl hazai részlegéből három fő vett részt, akik főképp az egyeztetéseket, tárgyalásokat, helyszíni munkák koordinálását végezték.

A gyártás menedzselése a lengyel üzemben történt, innen érkezett a szerelőcsapat is, mely a szerelési fázistól függően 5 és 40 fő között mozgott. A szerelés körülbelül 6 hónapot vett igénybe, melyből 1 hónapot az előkészítő munkák (mérések, fúrások) tettek ki.

A teleszkópos tribünök kialakítása speciális kihívás volt

A szakember megosztotta velünk a projekt számadatait is. A munka során összesen

  • 1 000 000 kilogramm anyagot építettek be;
  • 600 000 kötőelemet használtak fel (csavar, anya, alátét);
  • 5000 négyzetméter szőnyeggel borították a tribünöket;
  • 7500 csapágyazott görgőn mozognak a tribünök;
  • 5 500 kilogramm festéket használtak az acélszerkezet felületvédelmeként;
  • 50 000 szerelési órát dolgoztak.

VIP részleg számára

  • 1130 fotelt szállítottak; melyekhez
  • 4 000 négyzetméter textilbőrt;
  • 16 000 kilogramm acélszerkezetet; és
  • 65 köbméter szivacsot használtak fel.

Az összesen 20 110 leszállított nézőtéri székhez 20 000 négyzetméter kárpitanyagot és 600 köbméter szivacsot és 44 000 kilogramm acélt használtak fel.

Végezetül a feladat kihívásaival kapcsolatban a szakember felidézte, hogy a projekt egyik nehézsége a körbezáródó teleszkópos, átjárható tribünök megalkotása volt: a hézagok nem lehetnek nagyobbak vagy kisebbek a megadott méretnél, mert akkor nem lehet kinyitni a tribünt, így a falakat nagyon precízen kellett megépíteni. Rengeteg helyszíni mérés és professzionális kivitelezői munka eredménye, hogy mindezt sikerült tökéletesen megalkotni.
