M3-as metró: egyszerre több helyszínen dolgoznak a föld alatt
Fotók: Dernovics Tamás/magyarepitok.hu

M3-as metró: egyszerre több helyszínen dolgoznak a föld alatt

magyarepitok.hu

2022.06.29. 12:00 - Bíró Beáta

Gőzerővel folyik a munka az M3-as metróvonal középső szakaszának alagútjaiban és vágányain a Swietelsky Vasúttechnika kivitelezésében.

Hirdetés

Folytatódik a teljeskörű vonali rekonstrukció, amely során többek között a kitérők átépítését, vonali kábelezési és alagútvilágítási munkákat végeznek az M3-as metró alagútjaiban és vágányain a Swietelsky Vasúttechnika Kft. szakemberei. A Nagyvárad téren a biztosító berendezést a nyári vágányzárban új helységbe költöztetik. A Szabó Ervin téren ugyanezen vágányzár alatt átépítik és korszerűsítik a központi forgalmi diszpécserek (KFM) munkahelyét.

Összesen 30 csoport kitérőt építenek át az M3-as metró teljes szakaszán. Ezekből korábban már elkészült

  • a Határ út állomáson 6 csoport,
  • a Nagyvárad tér állomáson szintén 6 csoport,
  • a Deák tér állomáson 3 csoport,
  • a Göncz Árpád Városközpont állomáson 7 csoport és
  • az Újpest Központ állomáson 4 csoport.



Top-down építési technológiával készülnek a kitérők

A jelenlegi építési fázisban a Lehel tér állomáson 4 csoport kitérőt építenek át. Ebből egy csoport már elkészült, egy - a 31. számú – kivitelezés alatt van, a hátralévő 2 csoport kitérő az ütemtervnek megfelelően augusztus végéig épül át.

A korábban, még az M3-as metró építésénél alkalmazott bebetonozott talpfás, vagy pályabetonra fúrt, ragasztott kitérők helyett az új betonlemezes kitérők épülnek top-down módszerrel, befüggesztett technológiával készülnek. A folyamat azzal indul, hogy a kitérőt kikötik a biztosító berendezésből (Bizber). Ezután a kitérő kontúrját 200 mm mélyen megvágják a pályabetonban, majd kisgéppel lebontják a vasanyagot.



Fotók: Dernovics Tamás/magyarepitok.hu

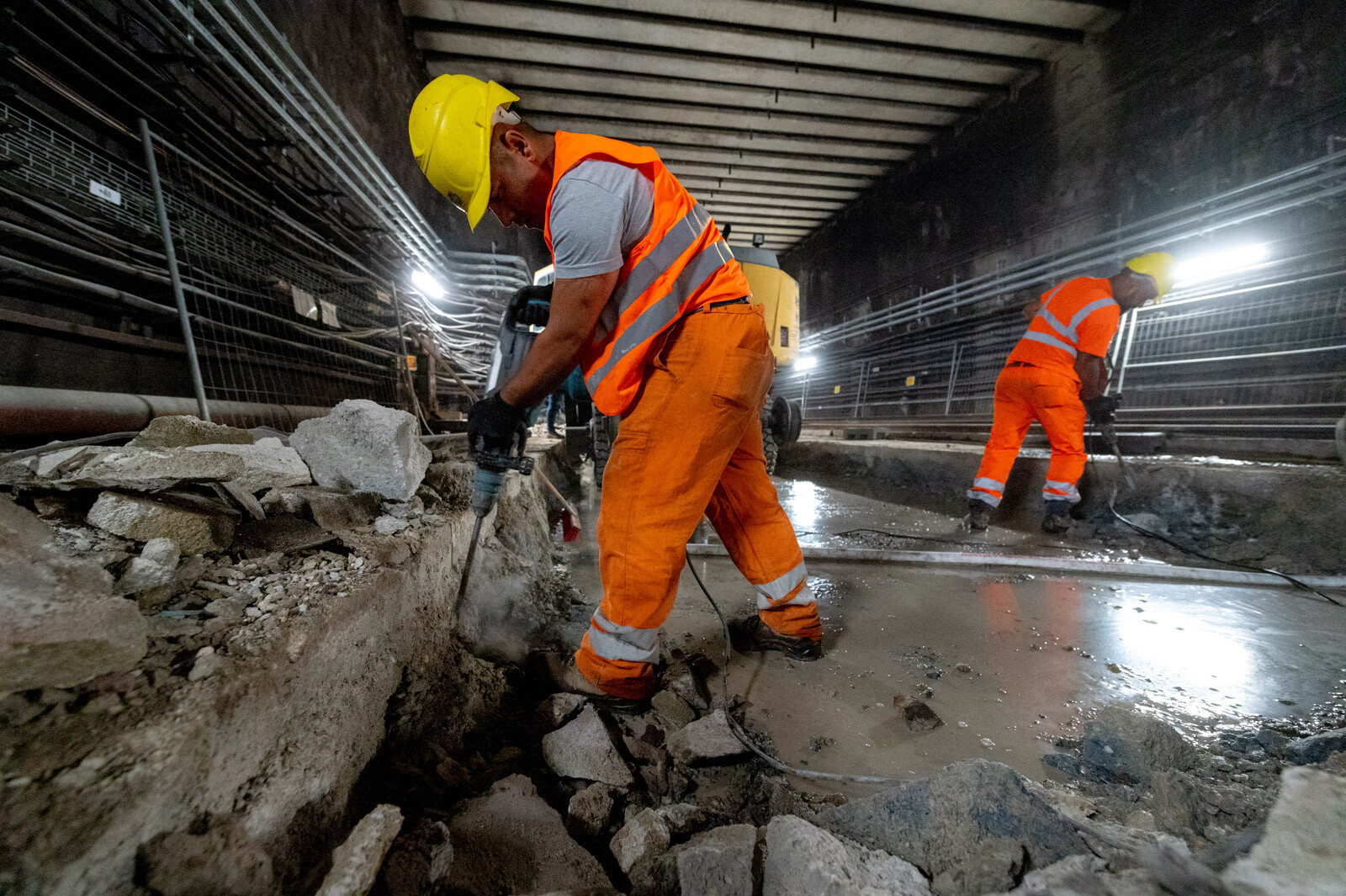

A kitérők vasanyagát átadják az üzemeltető BKV Zrt.-nek a Kőér utcai járműtelepen, ahova vasúti szállítóeszközökkel juttatják ki. A vasanyag eltávolítása után az összes pályabetonból kiálló tőcsavart kivágják, hogy a törőfejes szerelékkel felszerelt vágányon járó kotró rá tudjon állni és elkezdhesse a beton feltörését.

A feltört betont a vasúti szállítójárműveken elhelyezett konténerekbe rakják és szintén a Kőér utcai járműtelepre szállítják. Egy csoport kitérőből átlagosan 40 köbméter betont bontanak ki.





A kitérő elemeit a munkagödör fölé helyezett segédgerendákra ültetik, majd a függesztéshez használt ún. felső portálok a sínkoronára kerülnek meghatározott távolságban. Ezek a szerkezetek a sín fejénél és talpánál is egyaránt fogják a vasanyagot. Ezt követően orsós lábakat tekernek be, amelyekkel függőlegesen, az oldaltámaszokkal pedig oldalirányban pozícionálják a kitérőt.

A magassági- és irány beállítást elvégezve a geodéziai ellenőrzések után műanyag fóliával becsomagolják a szerkezetet, hogy a betonozás során megóvják a szennyeződéstől. A betonozást a felszínről végzik a munkaterületig kiépített csővezeték és betonpumpa közreműködésével. Ezután a betonfelületre párazáró anyagot permeteznek, majd a szilárdulási időt követően a tőcsavarokat az előírt nyomatékra lehúzzák.





A menetes száras lezárás során egy 10 mm átmérőjű horganyzott acél szállal zárják le a tartókat, ami egyrészről megakadályozza, hogy a kábel kiessen a tálcából, illetve egy plusz függesztéssel látja el a szerkezetet. A teljes kábeltartó rendszer ezáltal éri el az E90 tűzállósági szintet. A munkát vonatról végzik, minden egyes tartónál egyesével szerelik fel a műhelyben előre szerelt menetes száras függesztéseket.

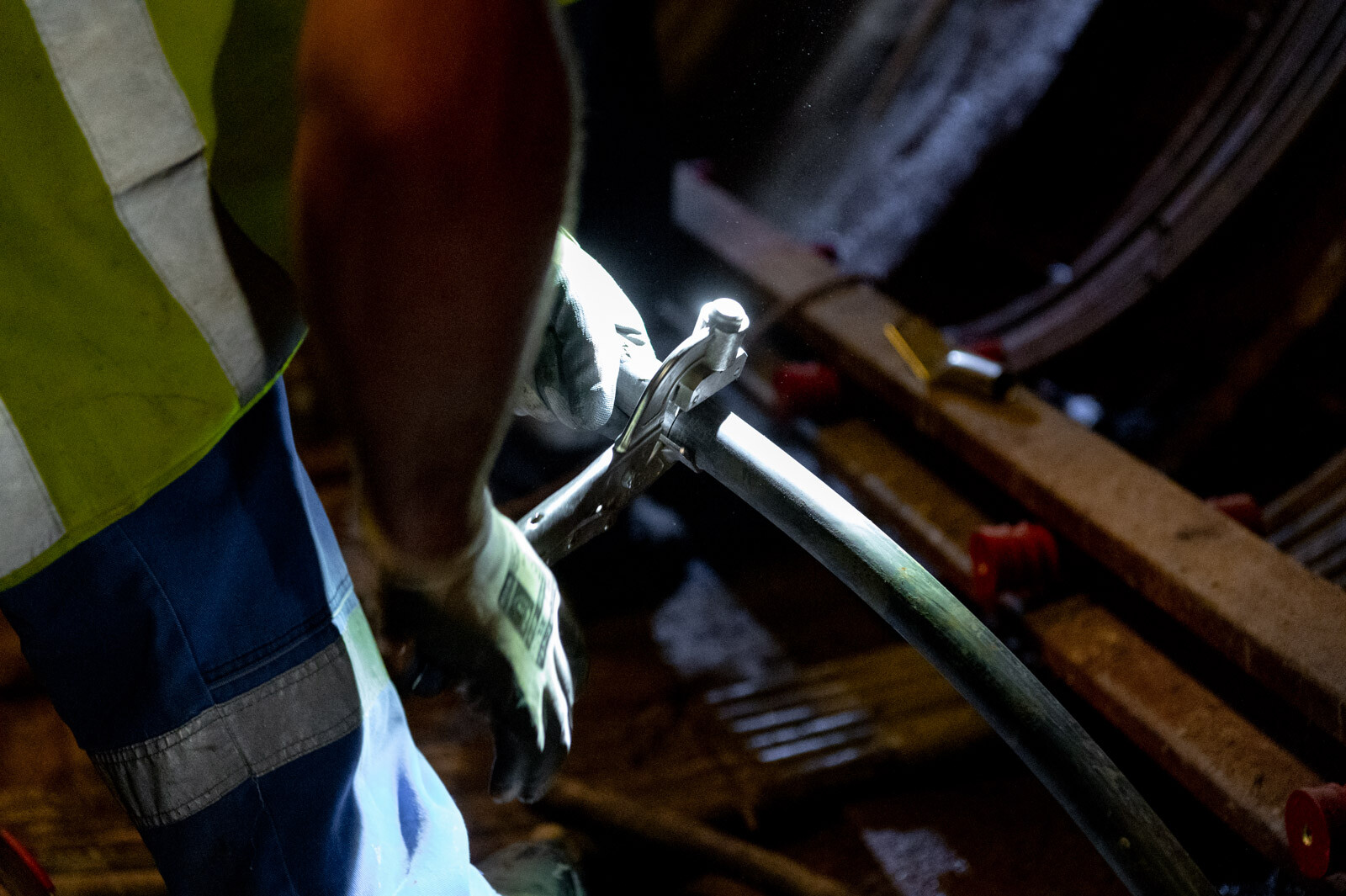

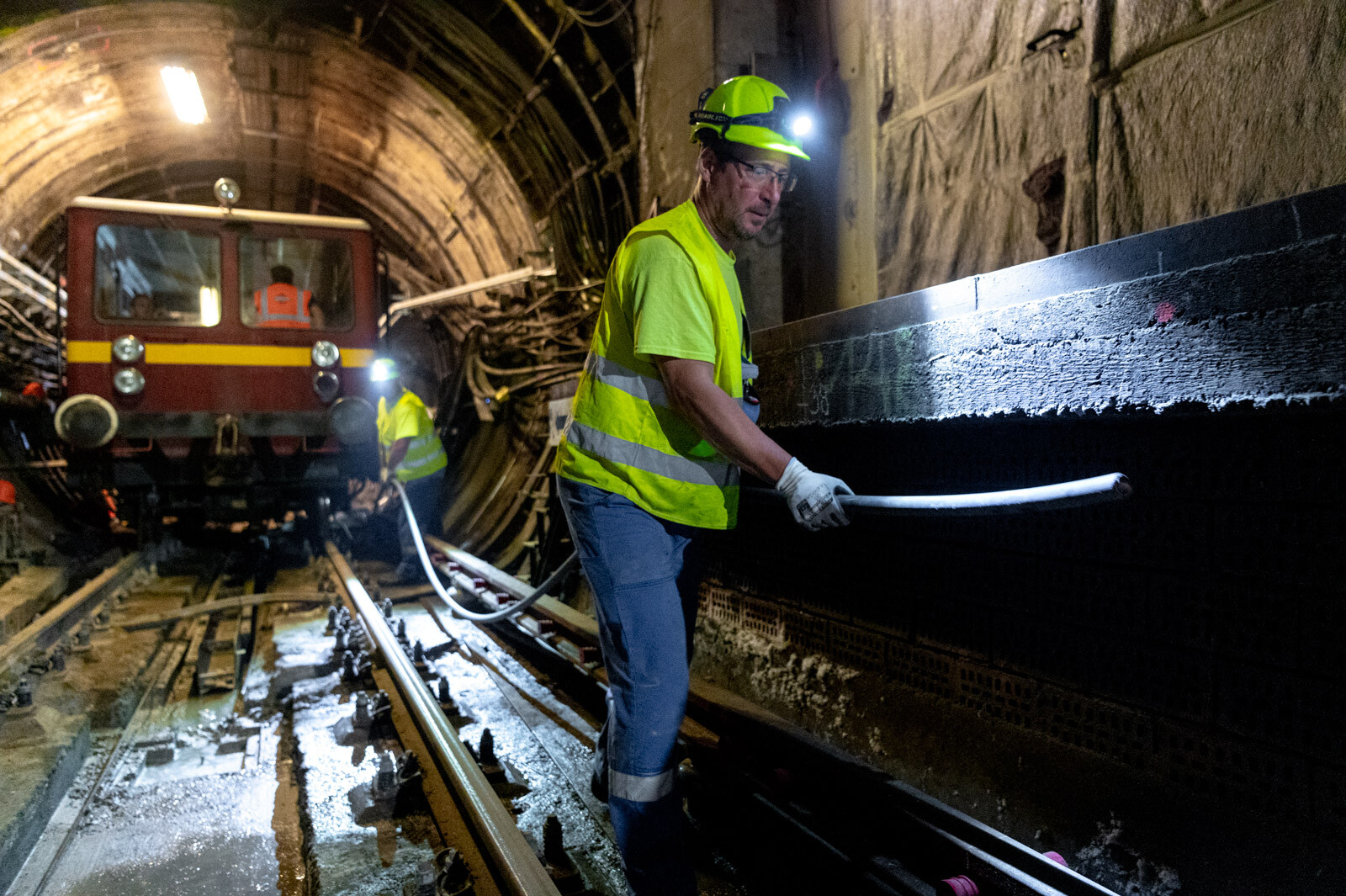

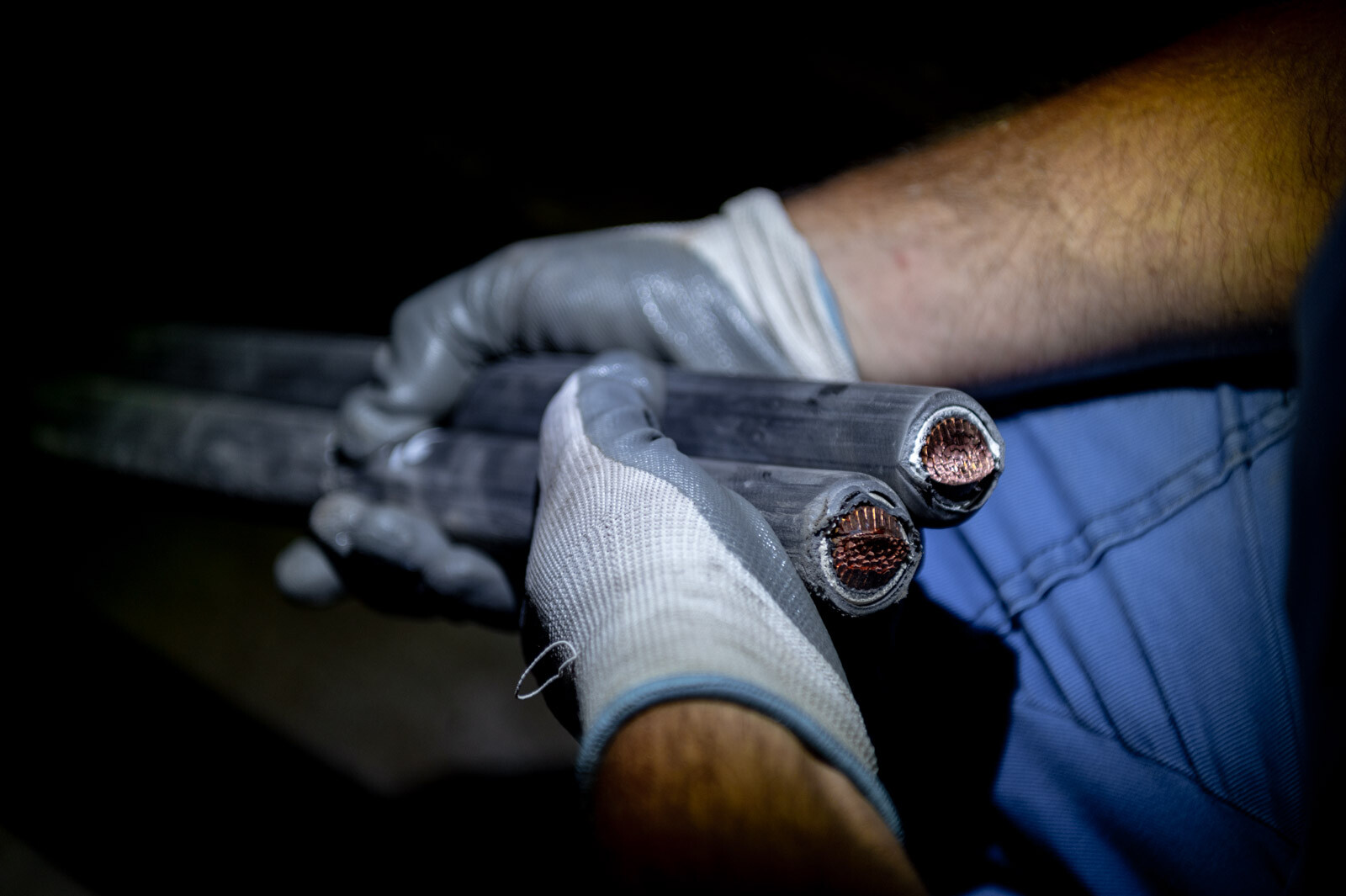

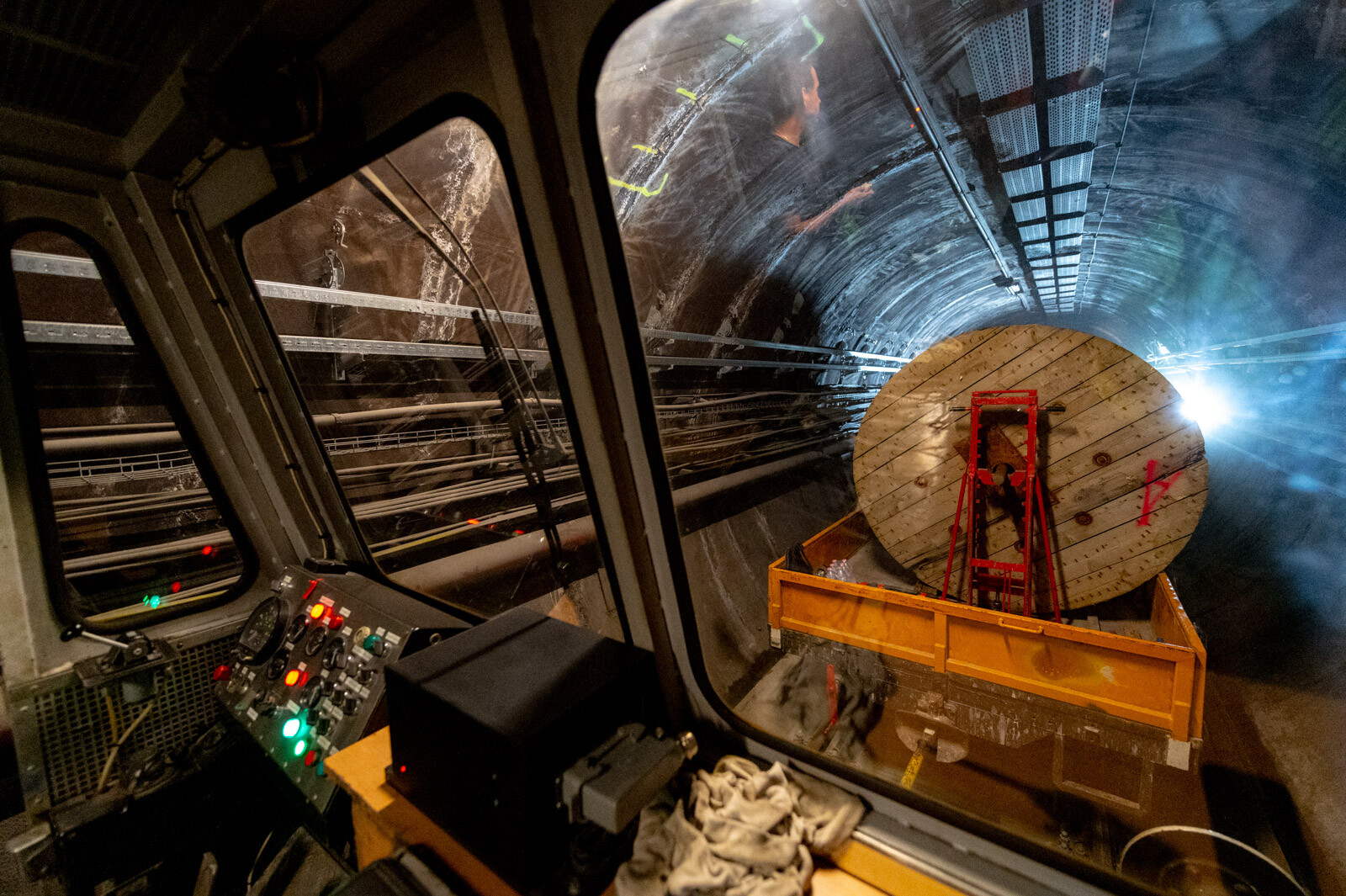

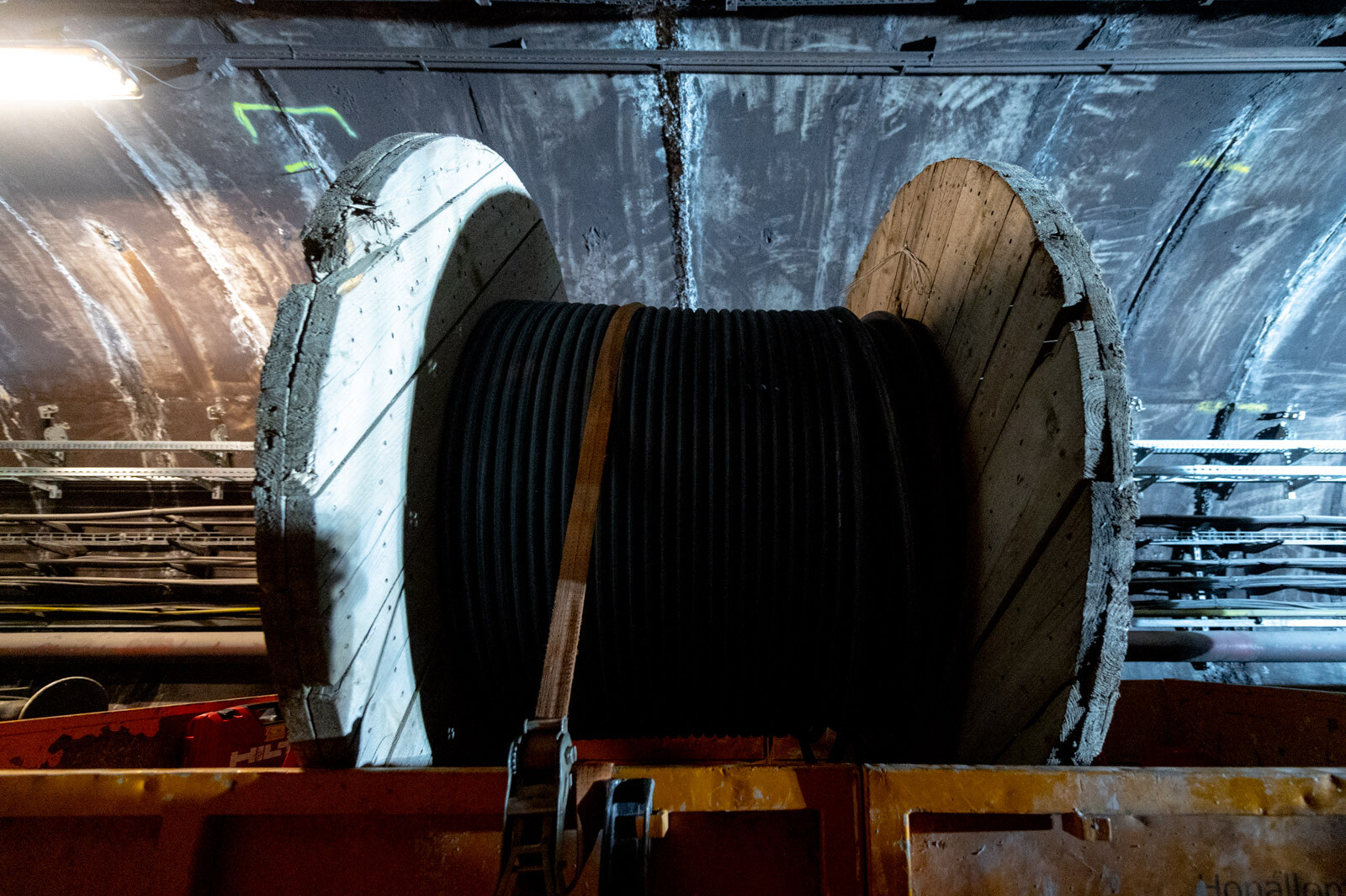

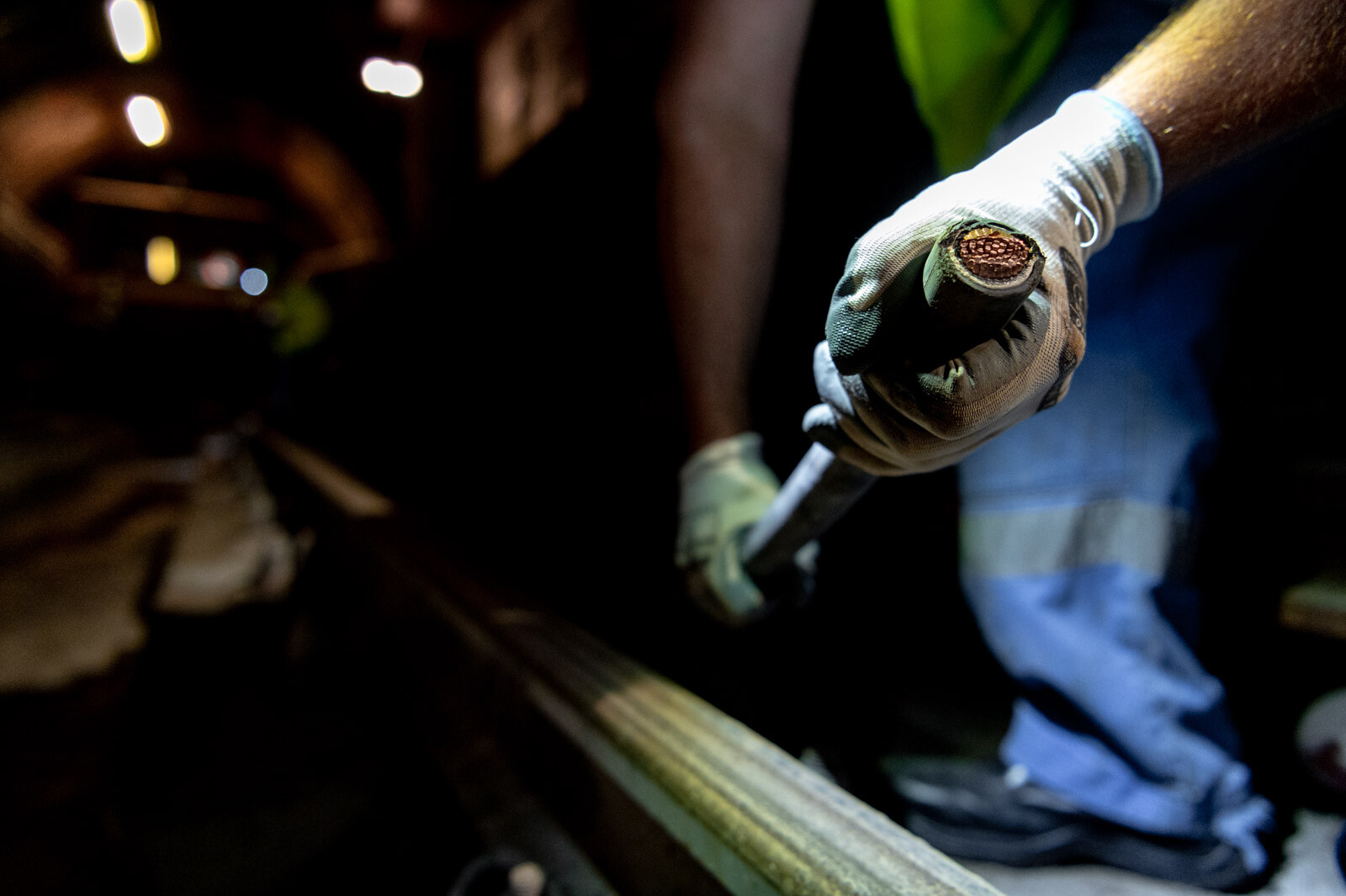

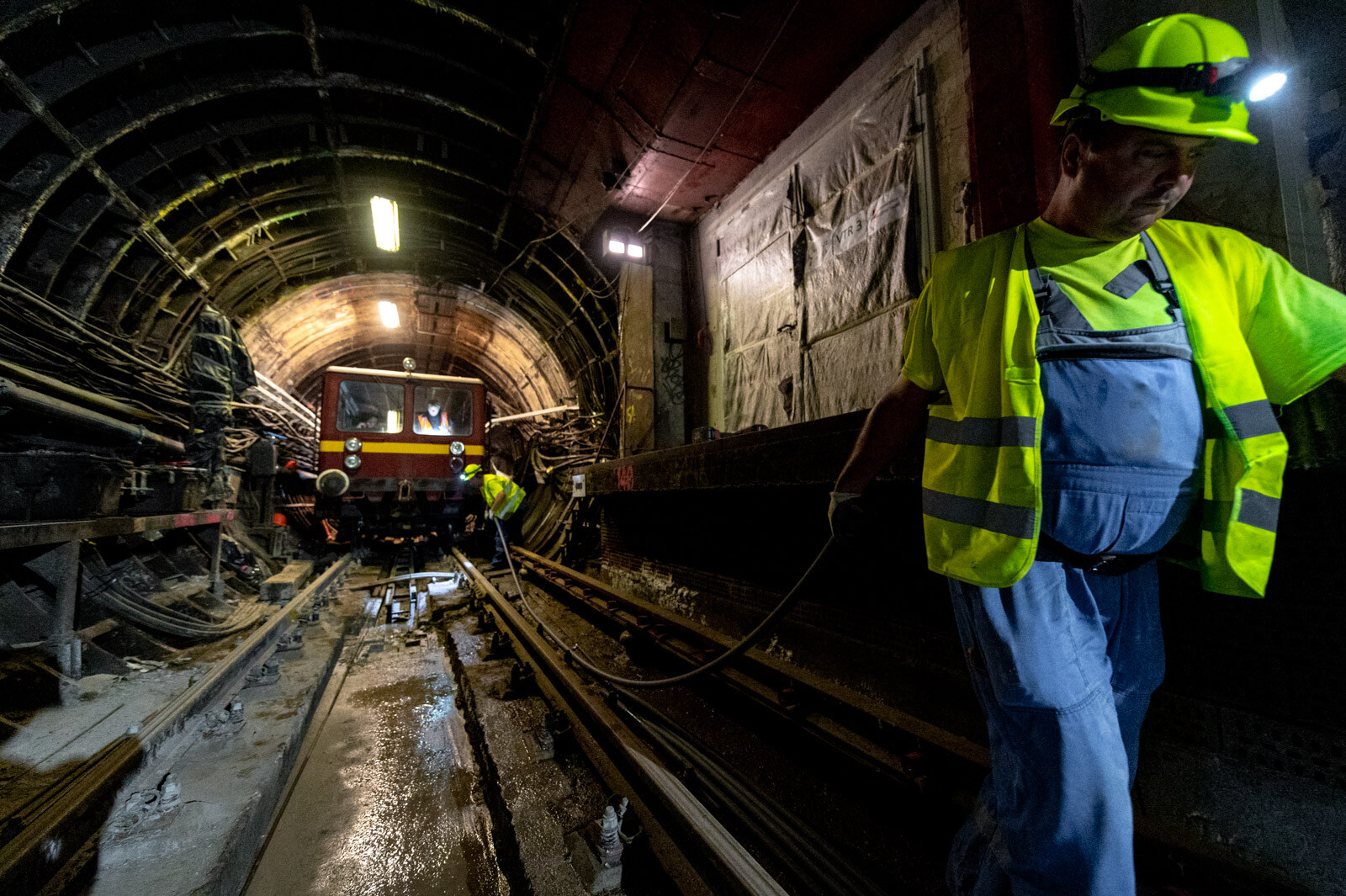

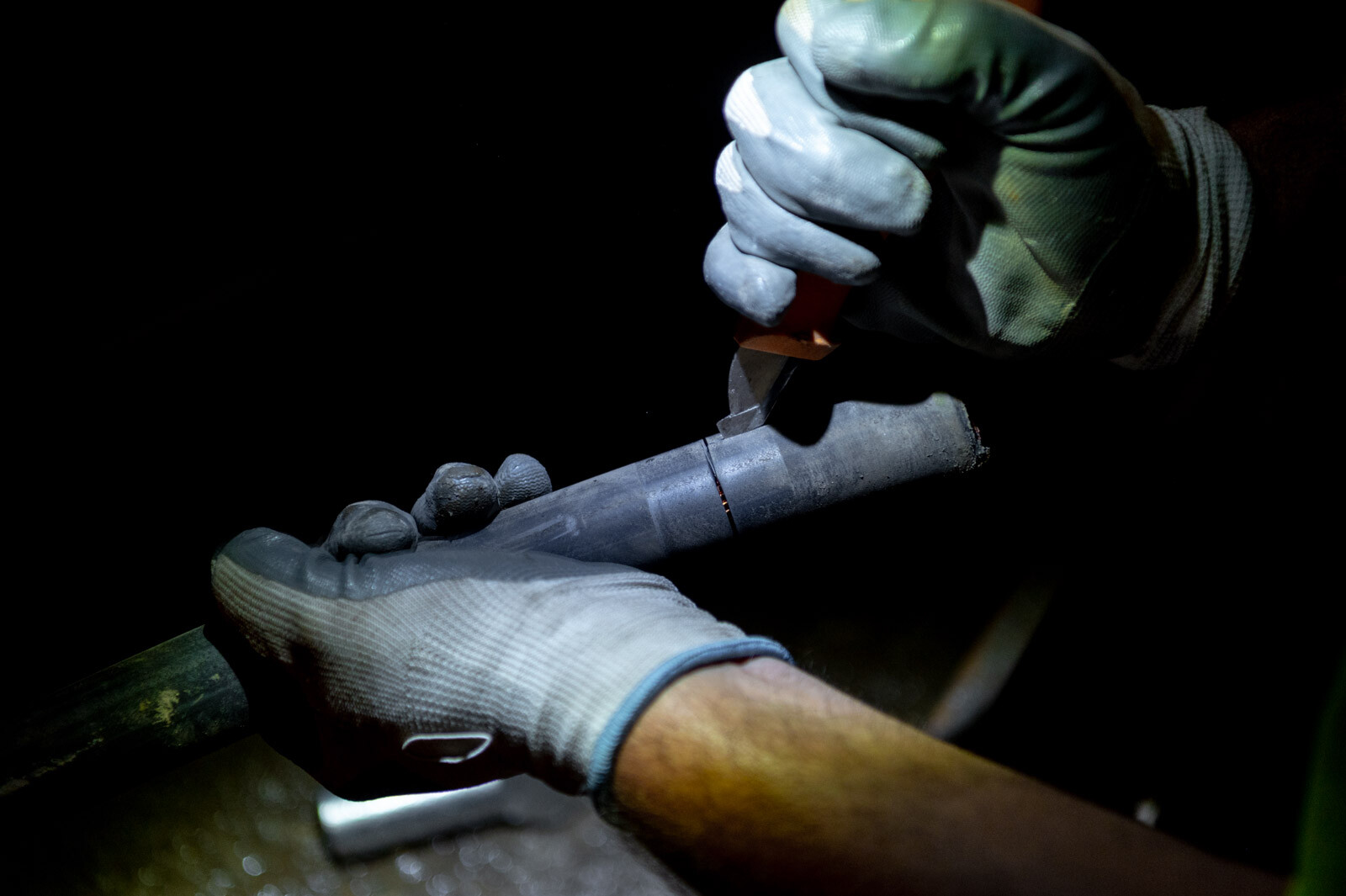

A Nyugati pályaudvar és a Lehel tér állomás között a bal vágányon vontatási kábeleket húznak

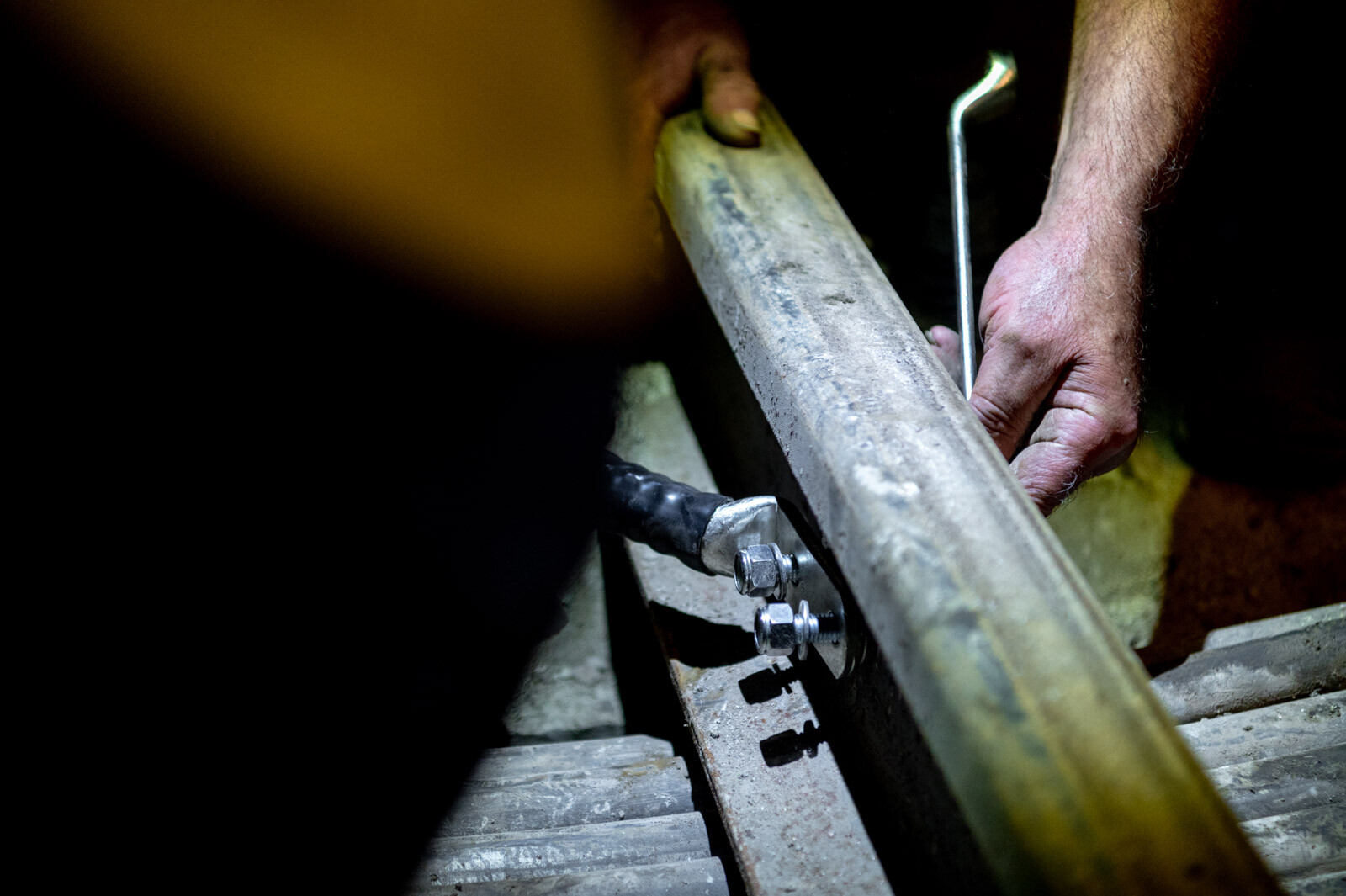

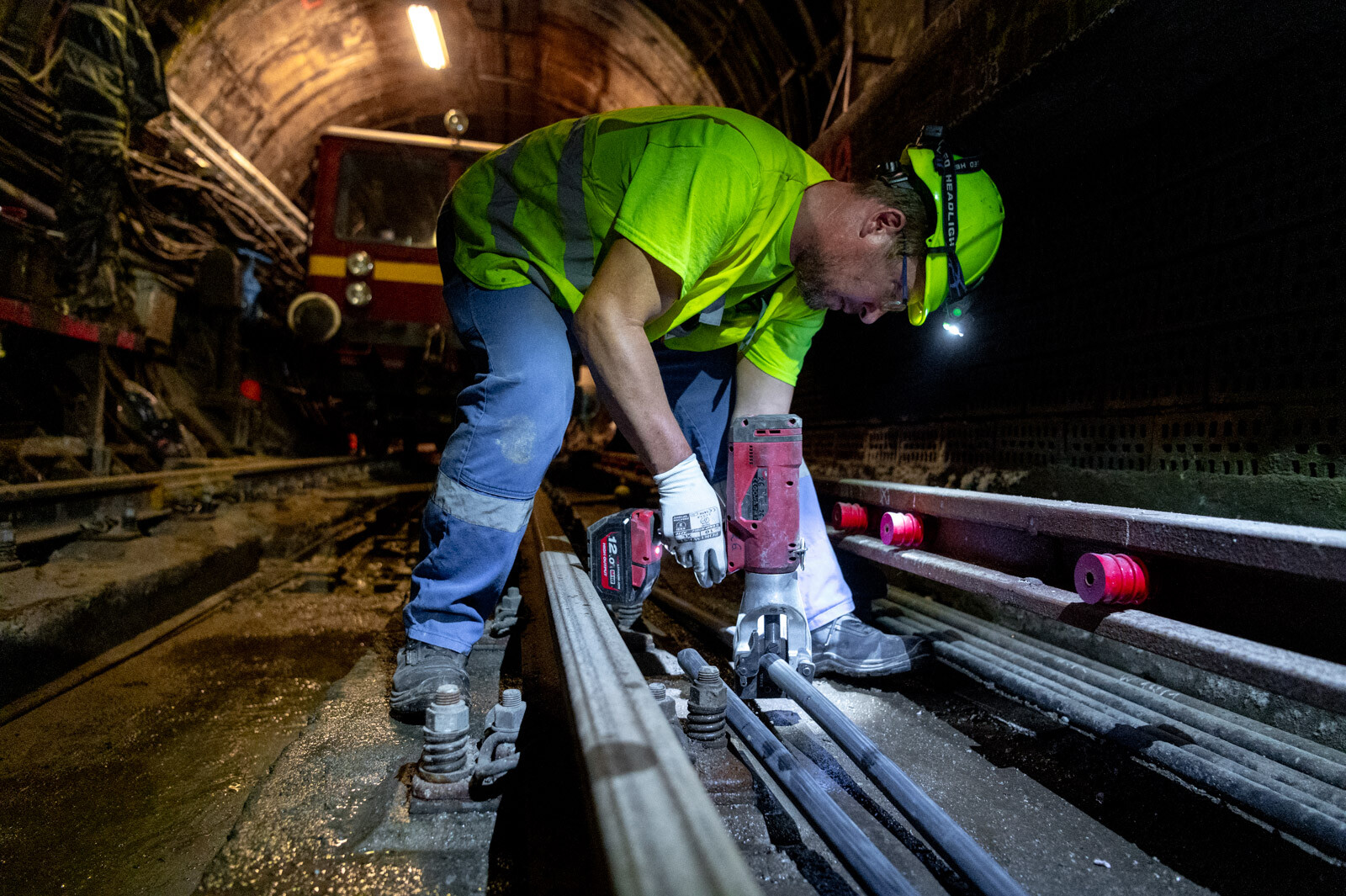

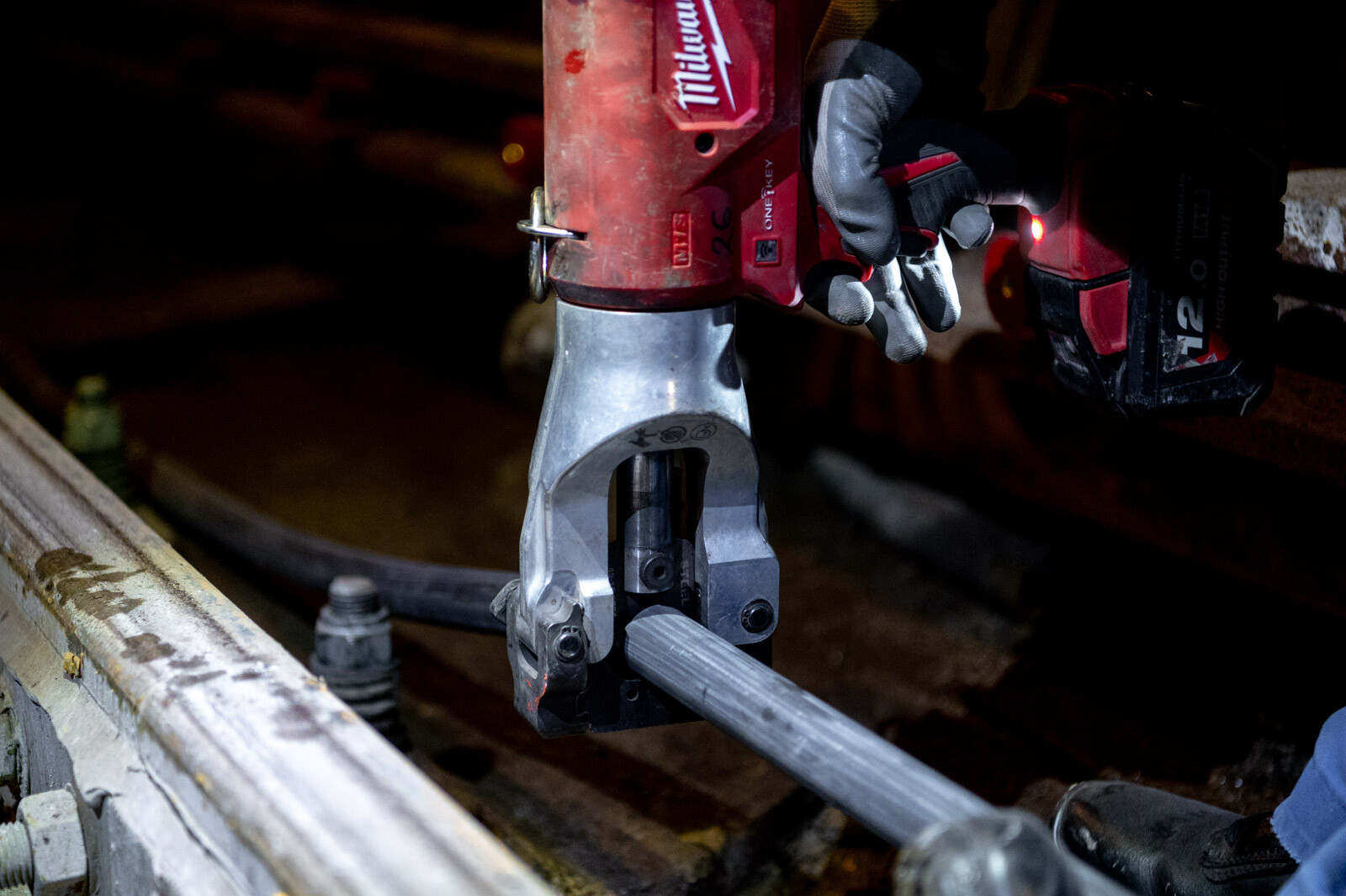

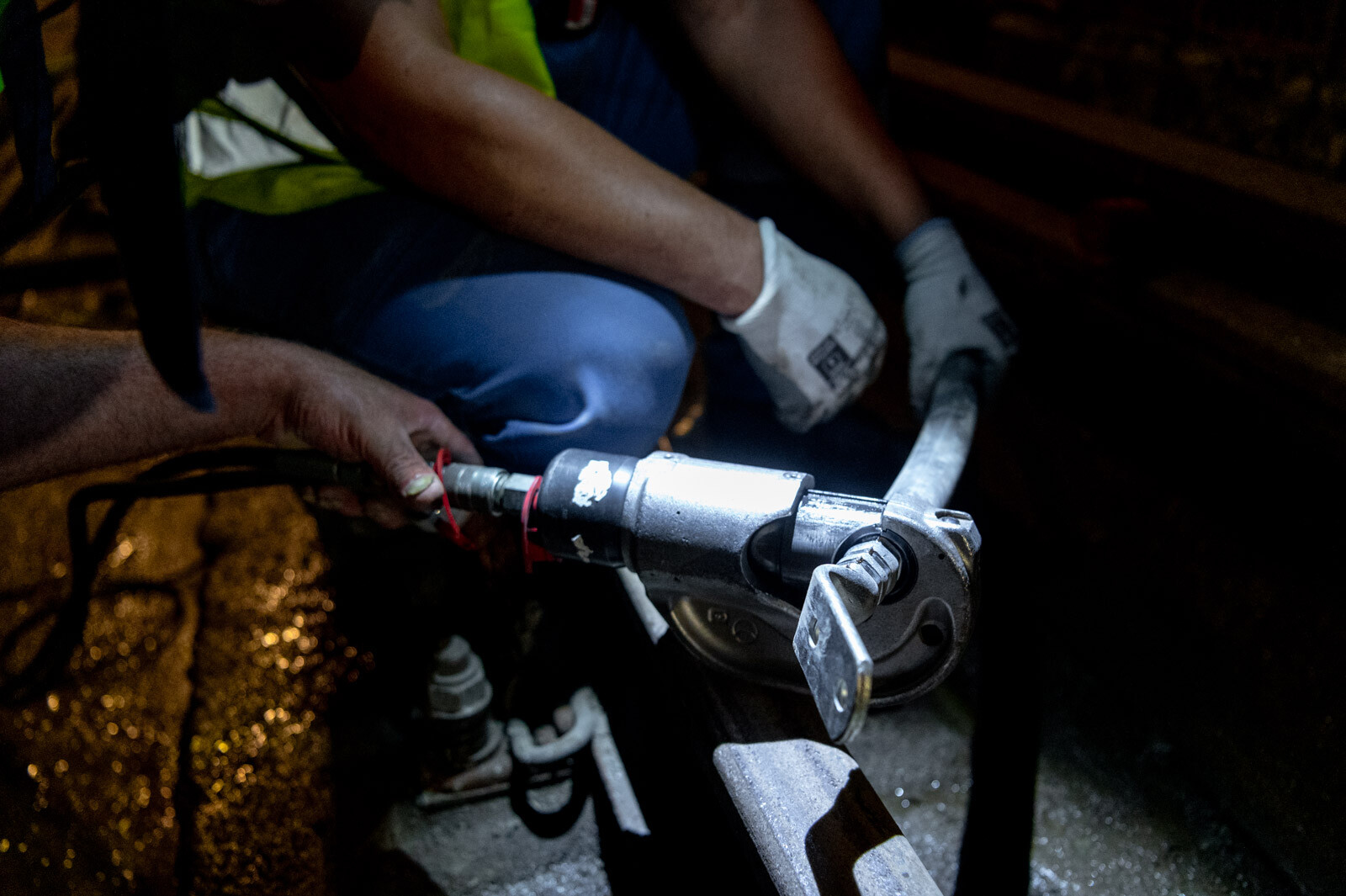

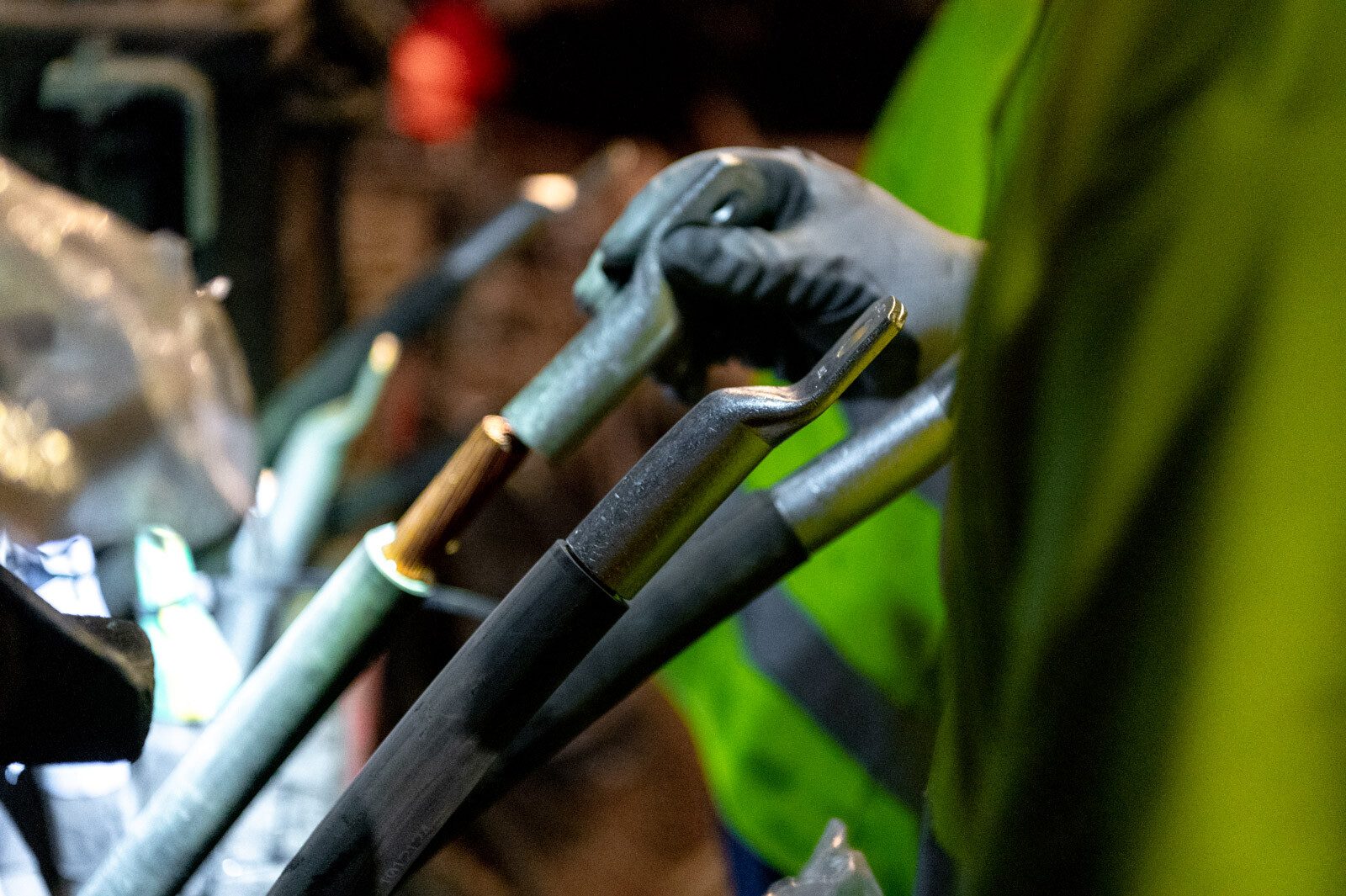

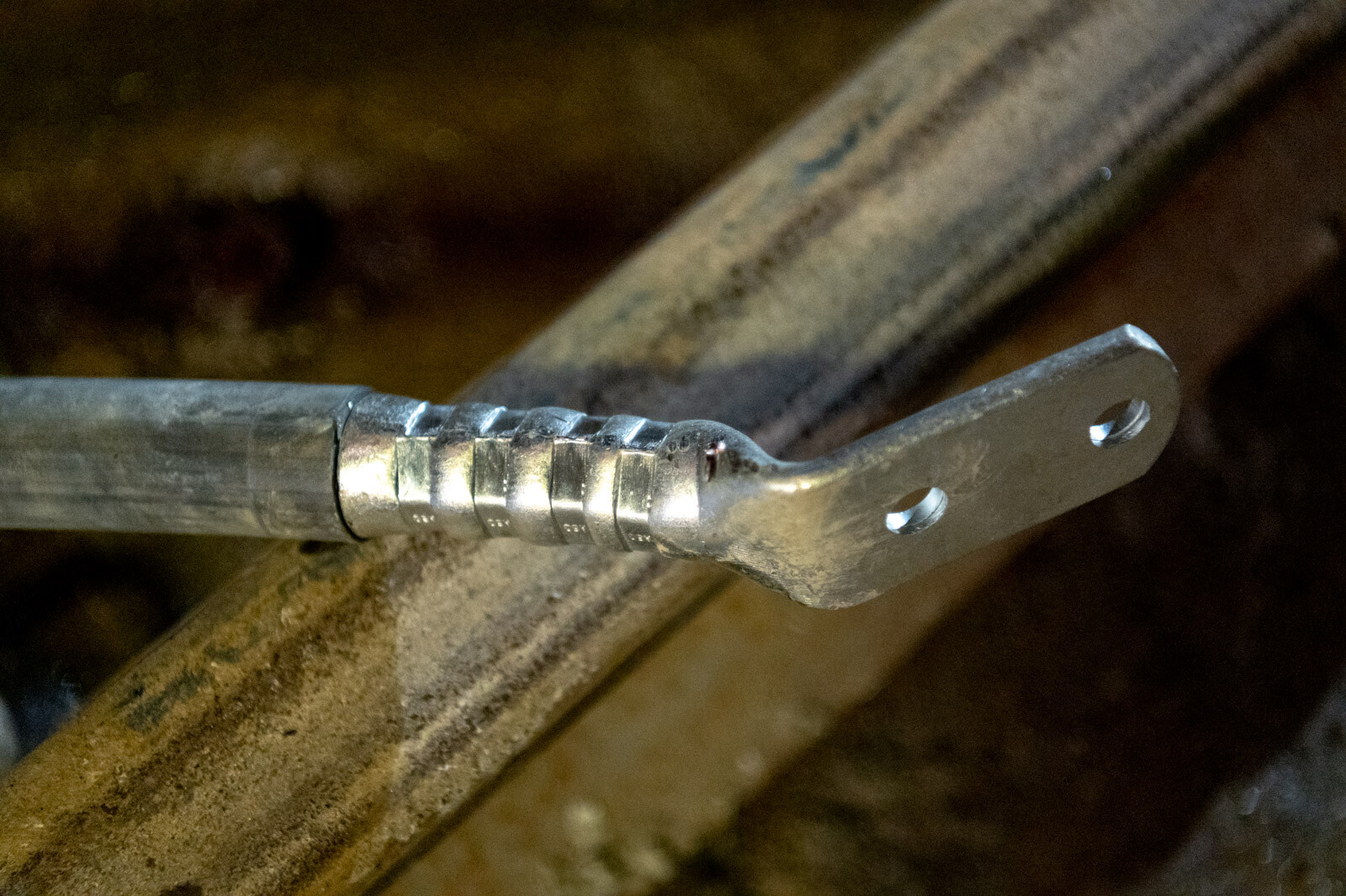

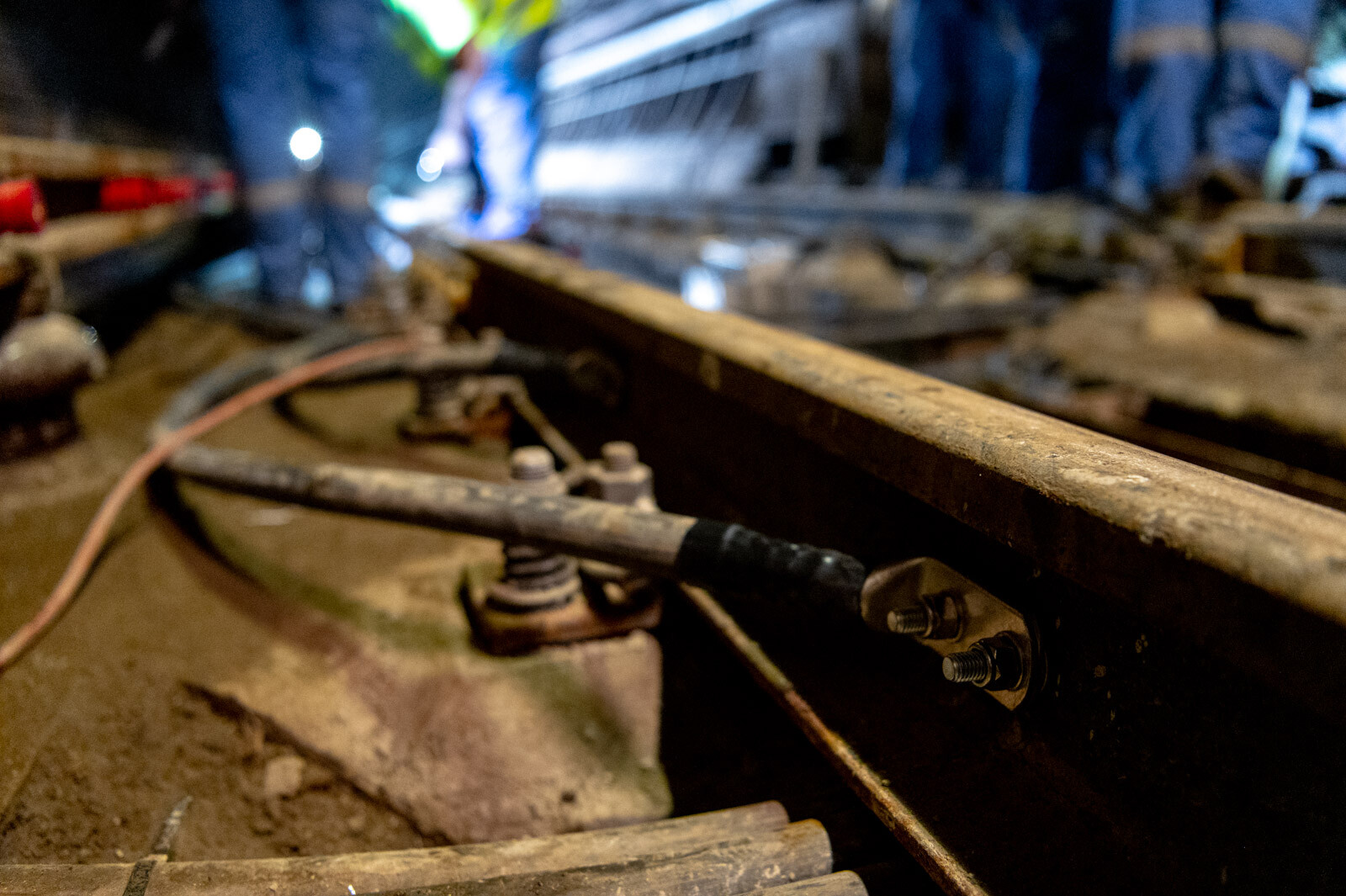

A pályamenti áramellátás kialakításához ugyanis elengedhetetlen a drossel transzformátorok csatlakoztatása a futósínekhez. Ezen felül bekötik a szívókábelek alagúti végét a kötődobozokba, valamint elvégzik a harmadik sín közvetlen átkötéseit és a negatív futósín közvetlen átkötéseit is.







Készül az alagútvilágítás a Nagyvárad tér és a Népliget között

A Nagyvárad tér-Népliget állomás között jelenleg az alagútvilágítási hálózatot építik ki a Swietelsky Vasúttechnika szakemberei. A szakaszon meglehetősen sokrétű a mostani hálózat kialakítása: a födémugrások miatt ugyanis nem minden lámpát lehet a mennyezetre szerelni. Ilyen esetekben oldalfalra rögzítik azokat. Az alap és kiegészítő világításon kívül ugyanitt szoktató, podeszt és kitérővilágítás kialakítása is folyik.
